N3

AutoraKarla Janet González Rivera

DisciplinaArquitectura

UbicaciónCoyotillos, El Marqués, Querétaro

Fachada principal del proyecto N3

Descripción

En N3 se desarrolló una nave industrial automotriz que cuenta con espacios de trabajo, administración, almacenamiento y descanso. La propuesta articula una fachada de lenguaje sobrio con recorridos y áreas funcionales; los renders, el corte y los generadores permiten conocer el proyecto y su construcción.

Consulta mi memoria administrativa

Espacios

Vistas seleccionadas

01 / Vista exterior del proyecto N3
02 / Área de descanso del proyecto N3
03 / Almacén del proyecto N3
04 / Zona administrativa del proyecto N3
05 / Vista en corte del proyecto N3

Documentación

Planos

50 láminas · 10 categorías

Ver listado de planos ↗
Acabados06 planos

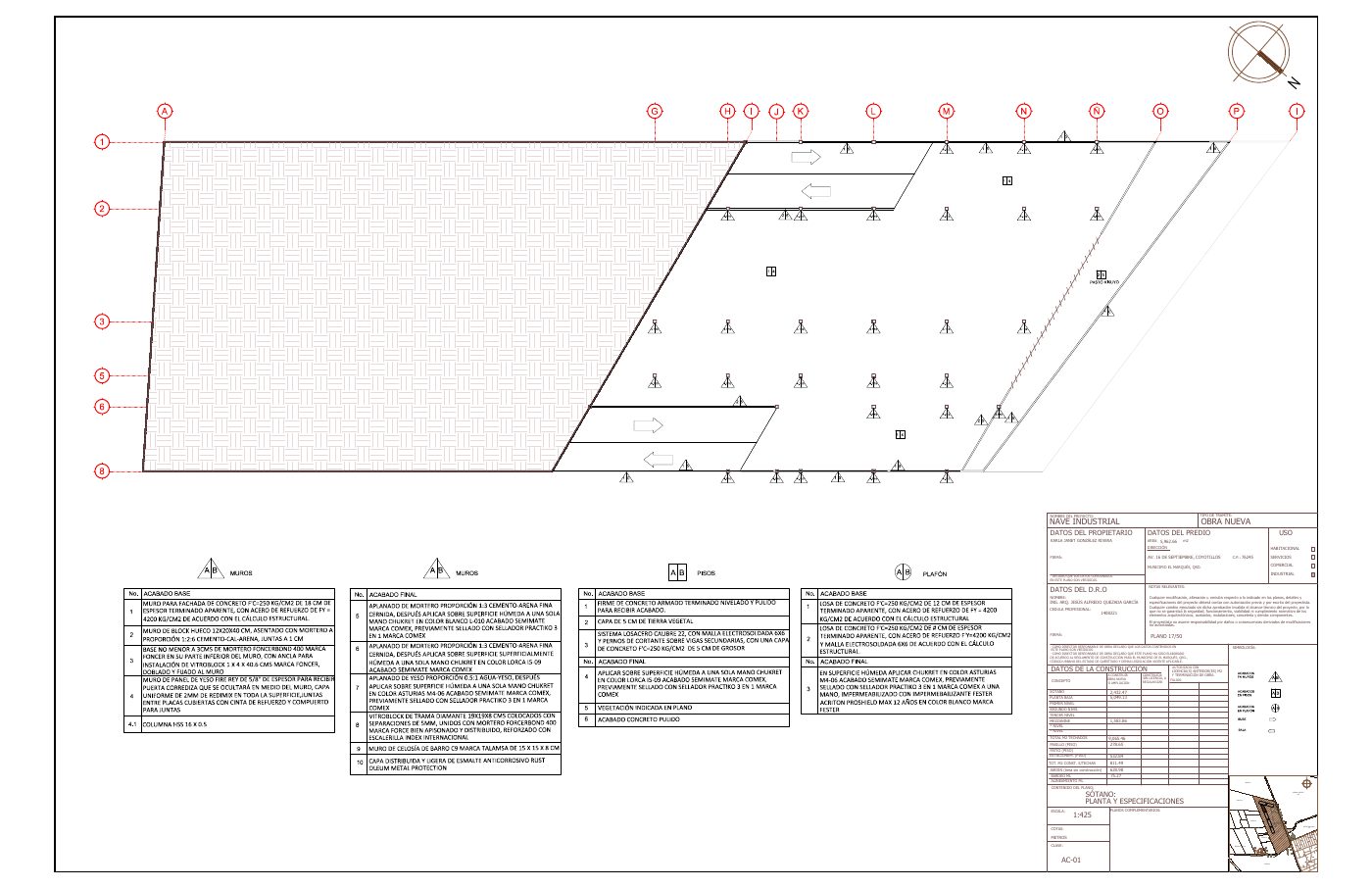

01 / AC-01: Planta de acabados de sótano: planta y especificacionesDescargar PDF ↓

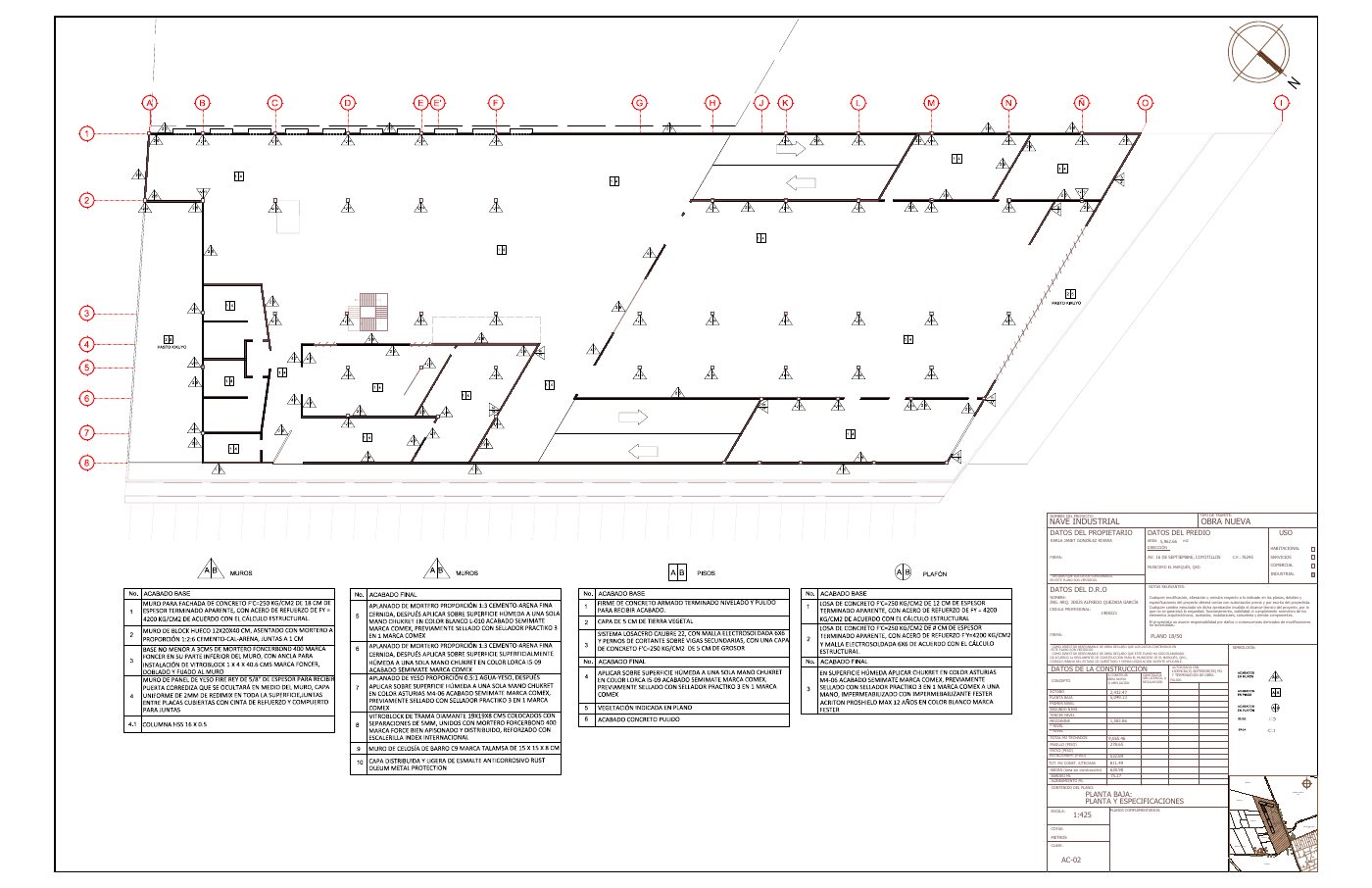

02 / AC-02: Planta de acabados de planta baja: planta y especificacionesDescargar PDF ↓

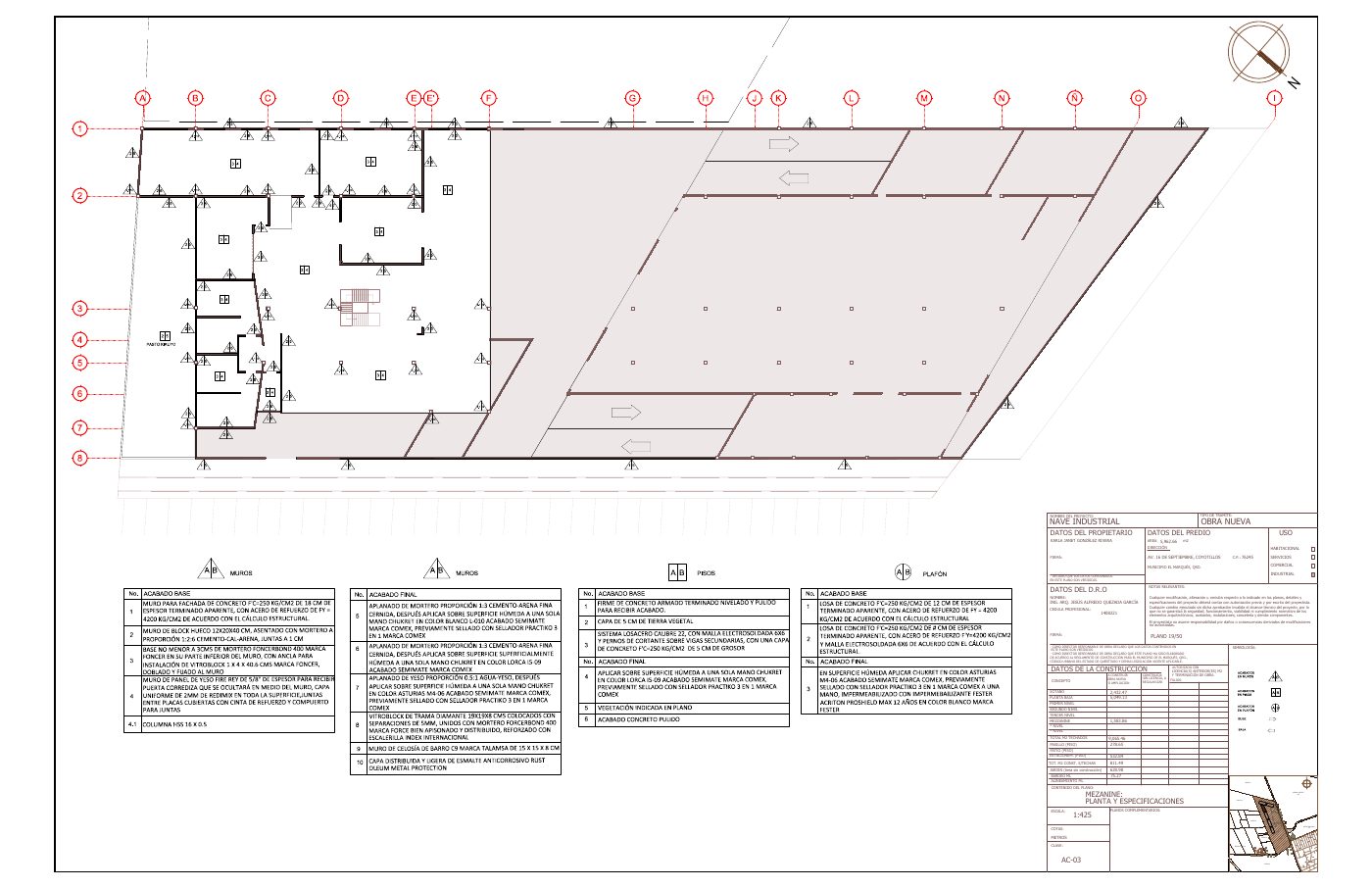

03 / AC-03: Planta de acabados de mezanine: planta y especificacionesDescargar PDF ↓

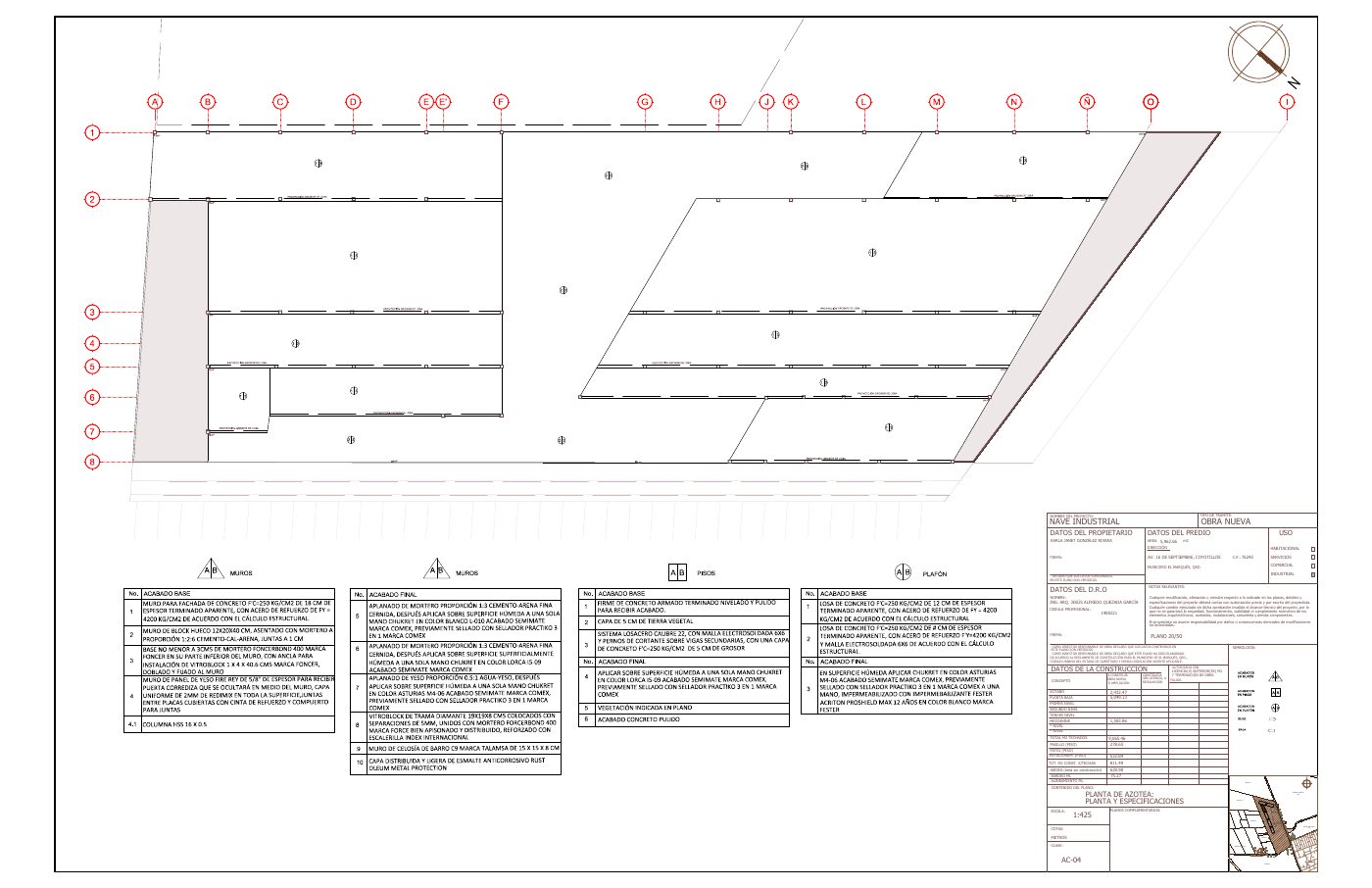

04 / AC-04: Planta de acabados de azotea: planta y especificacionesDescargar PDF ↓

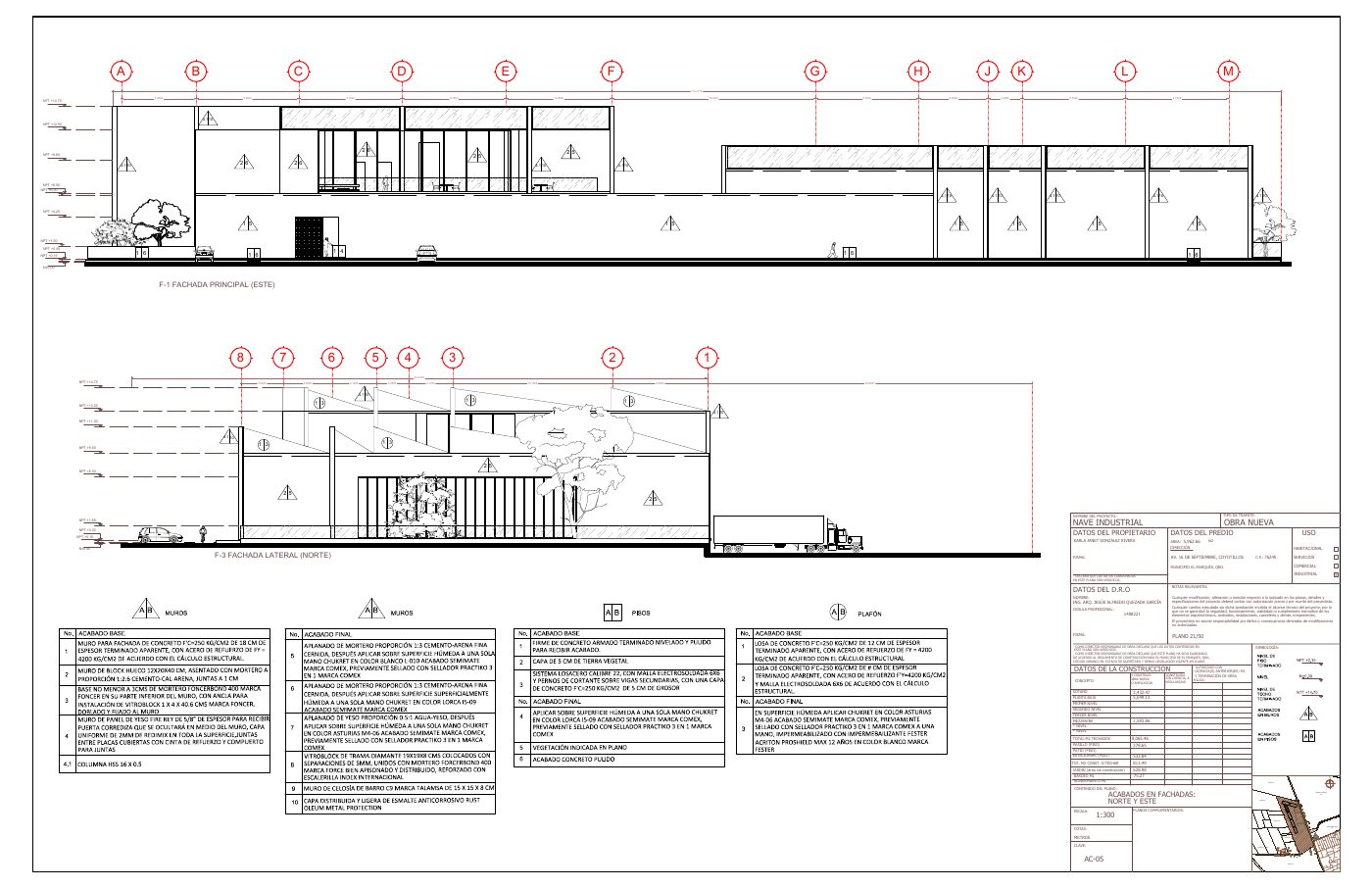

05 / AC-05: Acabados en fachadas norte y esteDescargar PDF ↓

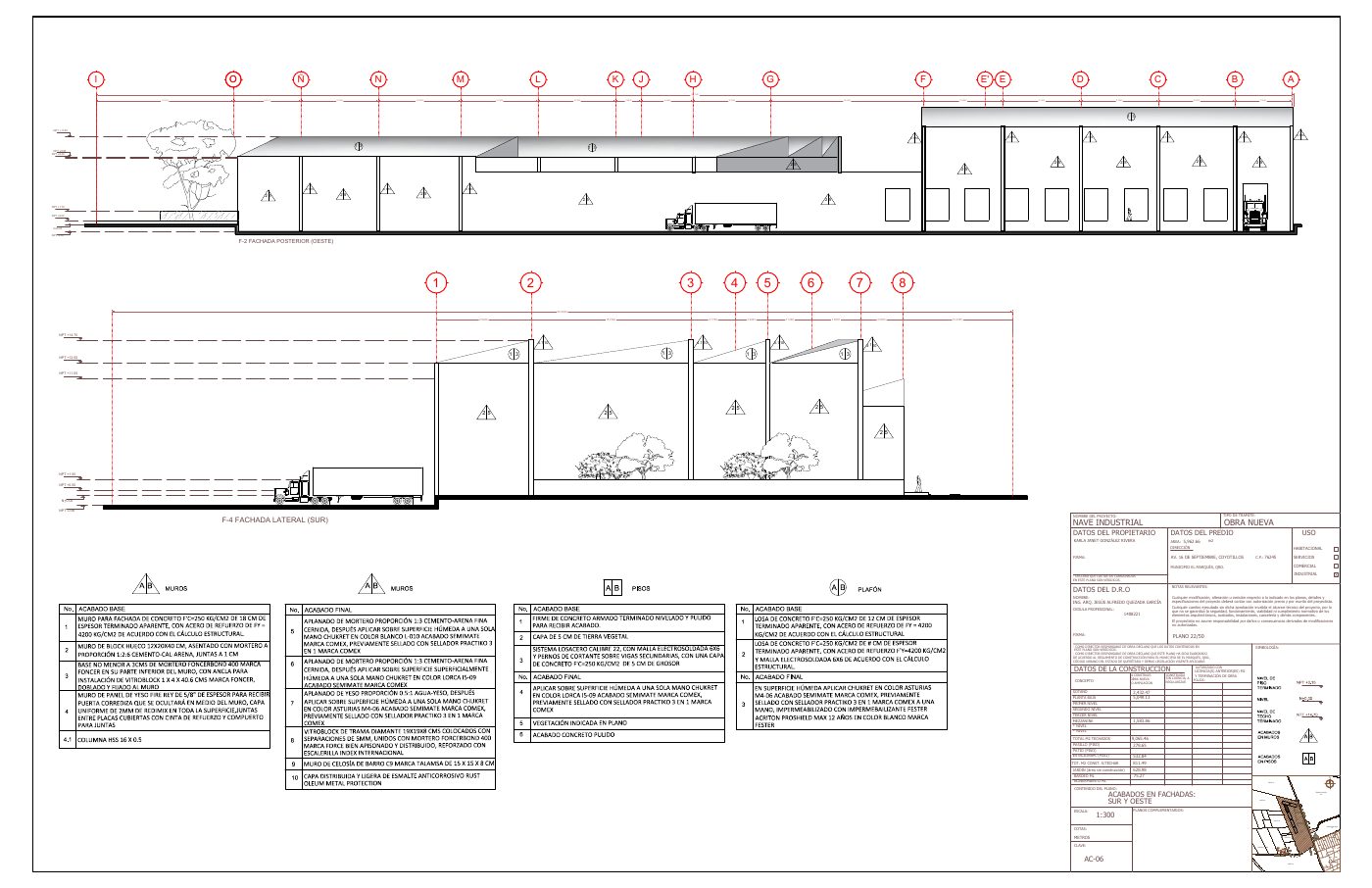

06 / AC-06: Acabados en fachadas sur y oesteDescargar PDF ↓
Albañilería04 planos

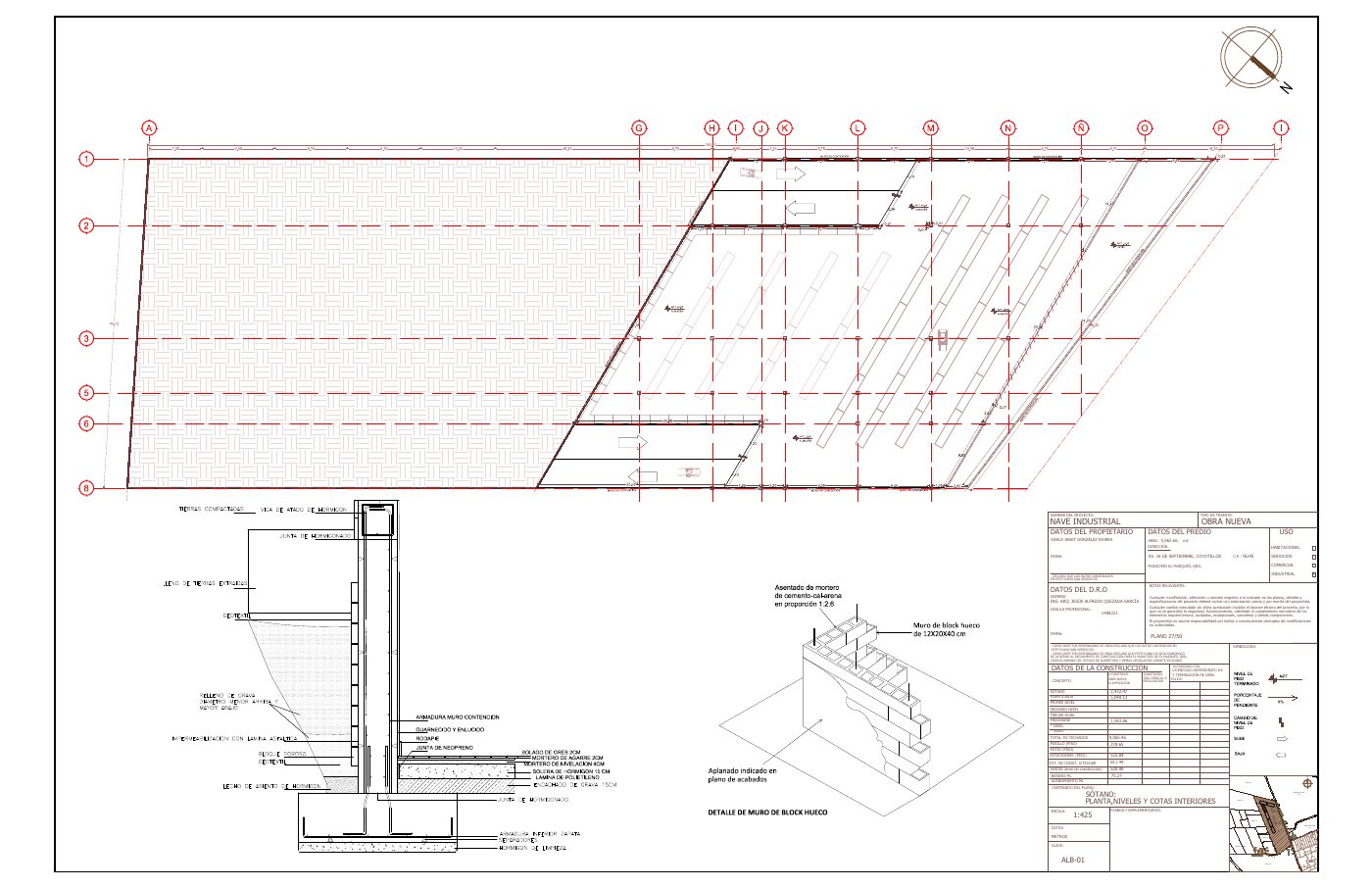

01 / ALB-01: Plano de albañilería de sótano: planta, niveles y cotas interioresDescargar PDF ↓

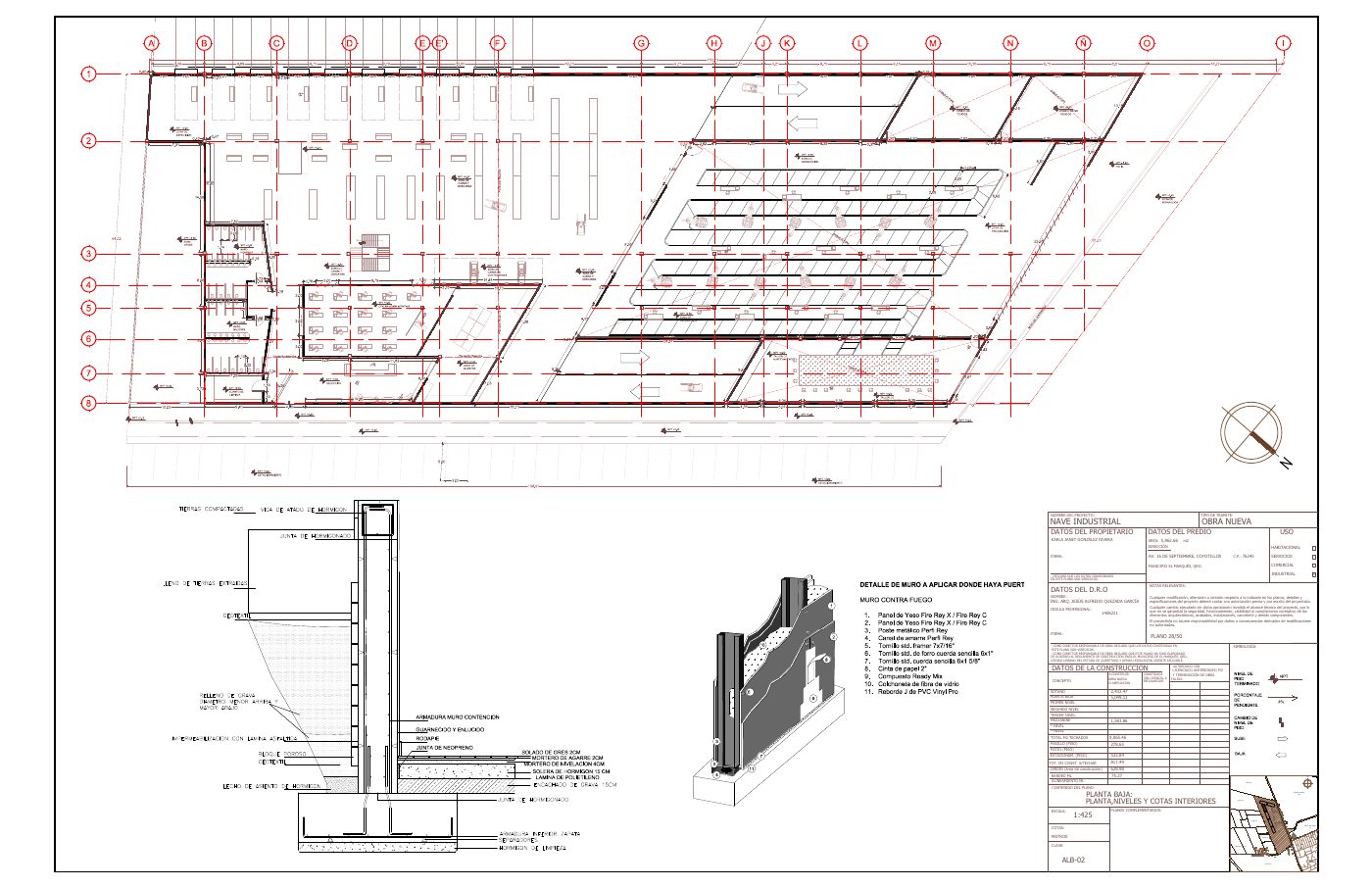

02 / ALB-02: Plano de albañilería de planta baja: planta, niveles y cotas interioresDescargar PDF ↓

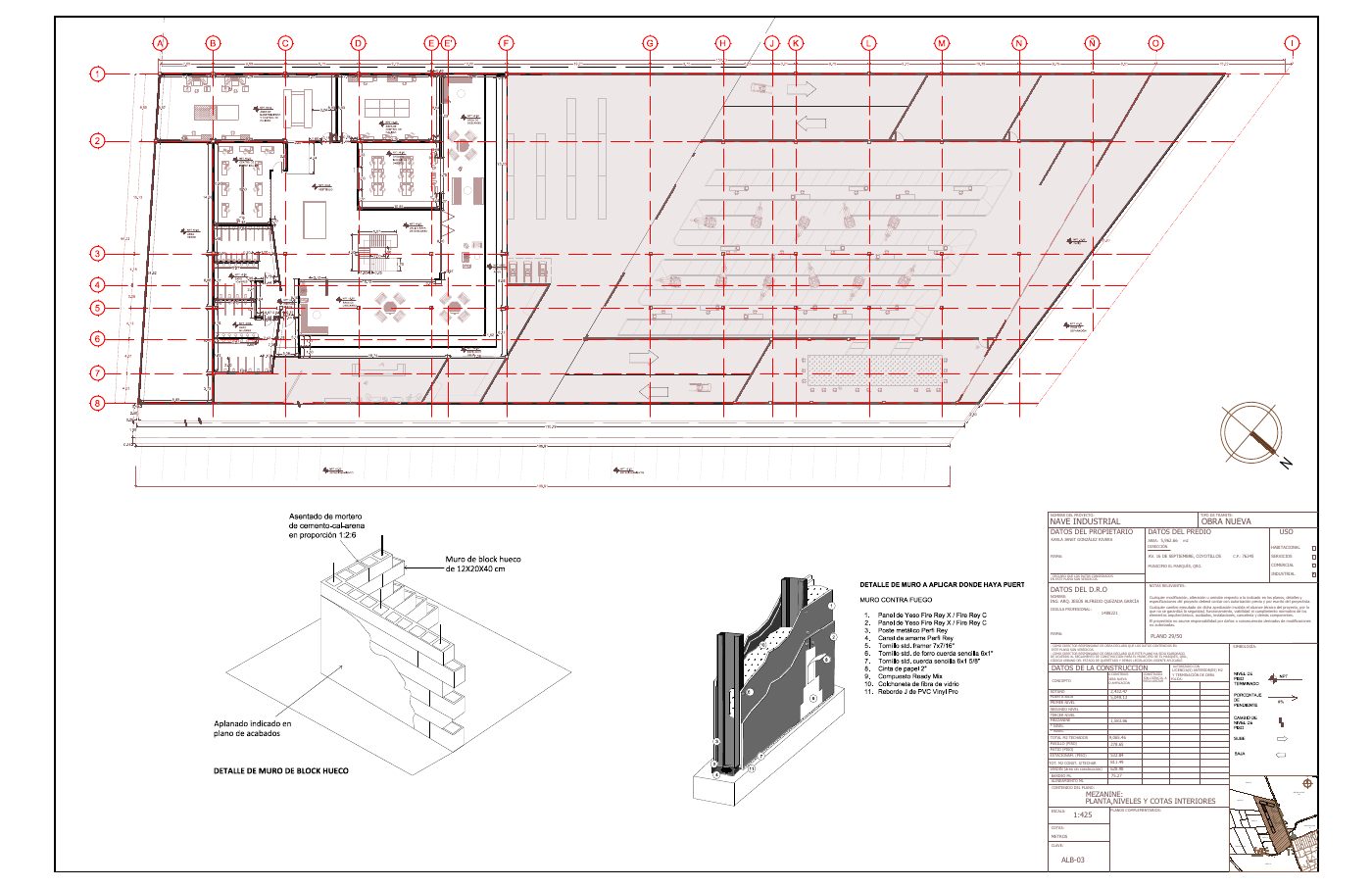

03 / ALB-03: Plano de albañilería de mezanine: planta, niveles y cotas interioresDescargar PDF ↓

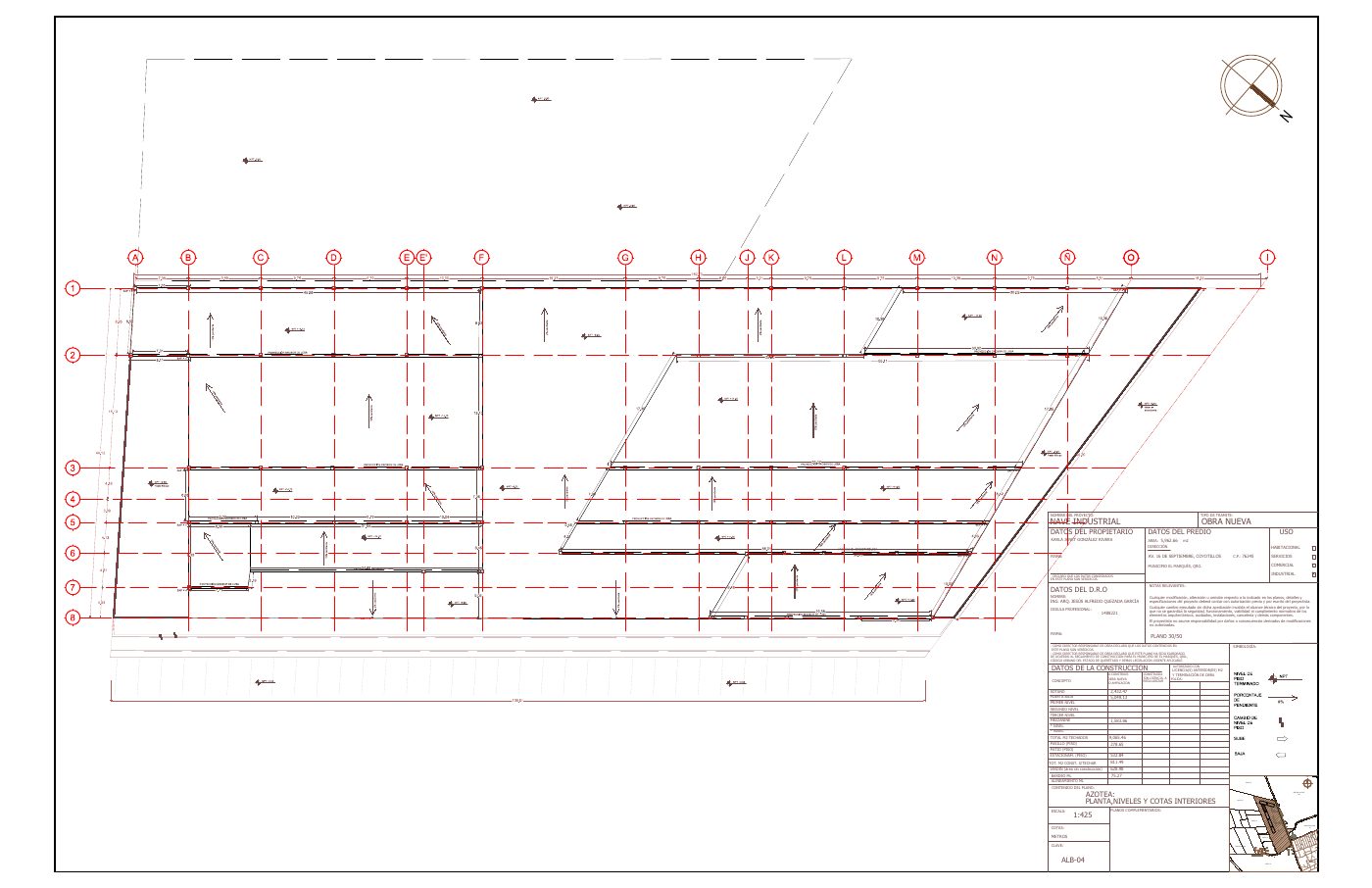

04 / ALB-04: Plano de albañilería de azotea: planta, niveles y cotas interioresDescargar PDF ↓
Arquitectónicos11 planos

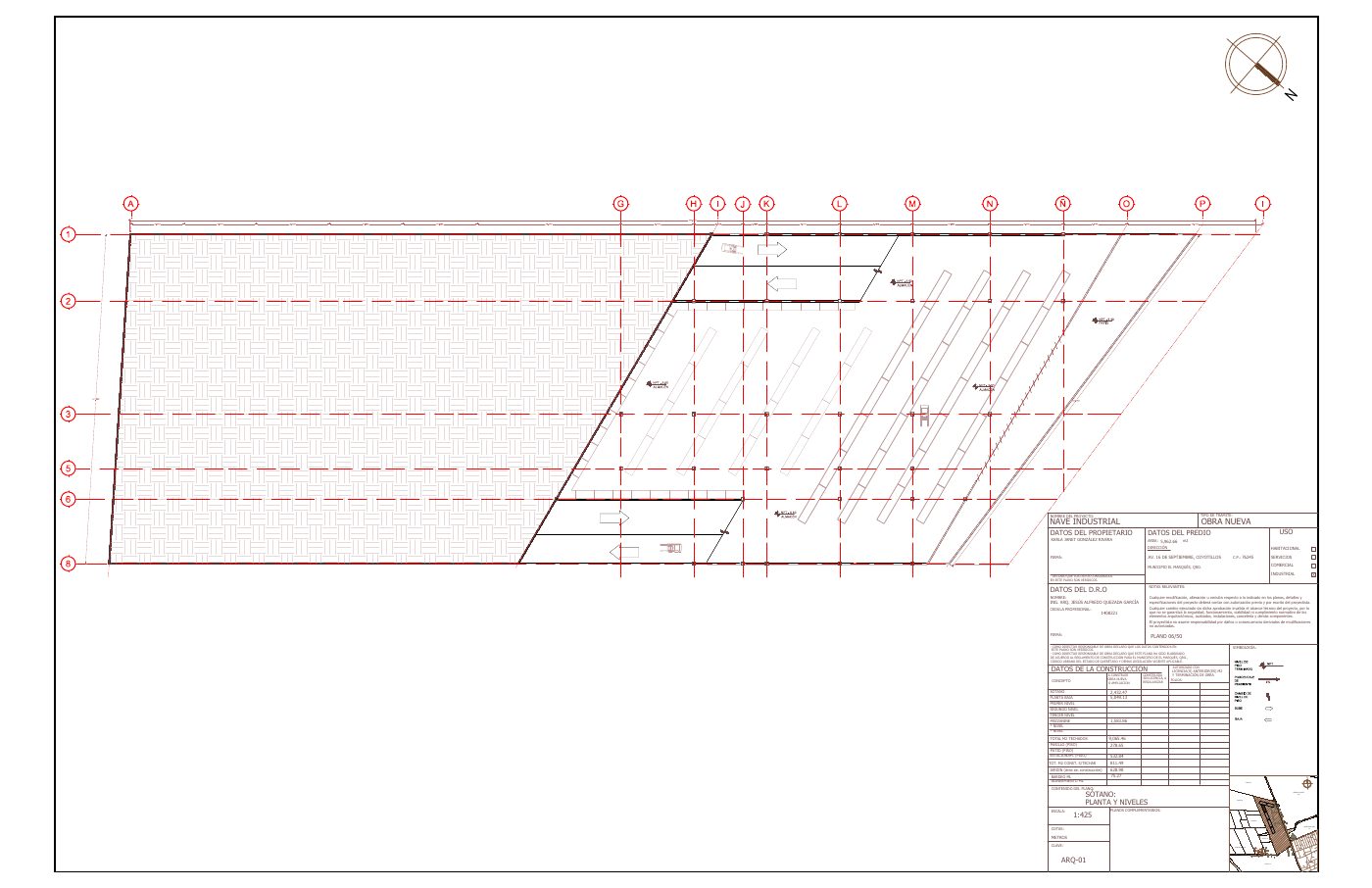

01 / ARQ-01: Planta arquitectónica de sótano: planta y nivelesDescargar PDF ↓

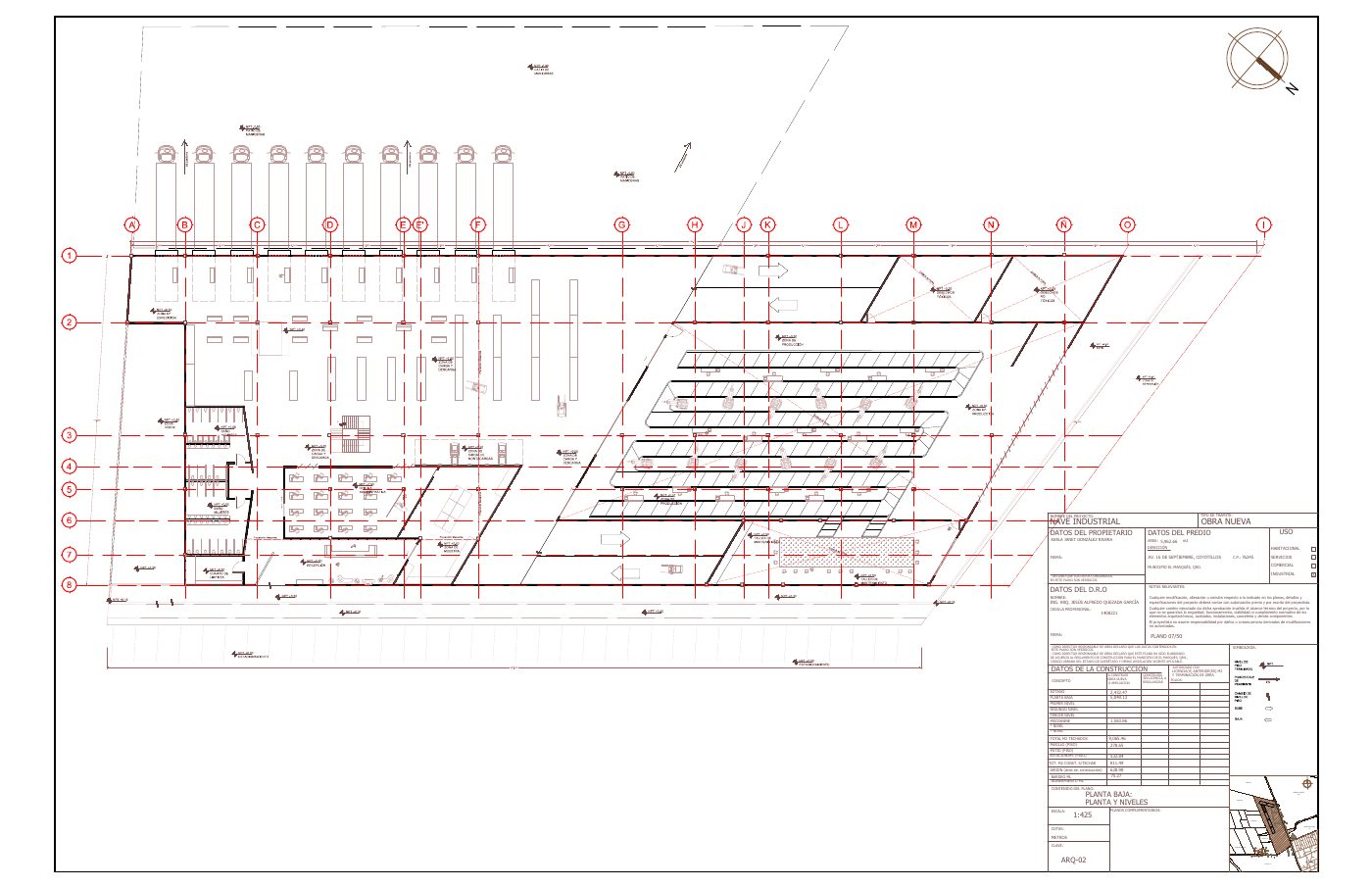

02 / ARQ-02: Planta arquitectónica de planta baja: planta y nivelesDescargar PDF ↓

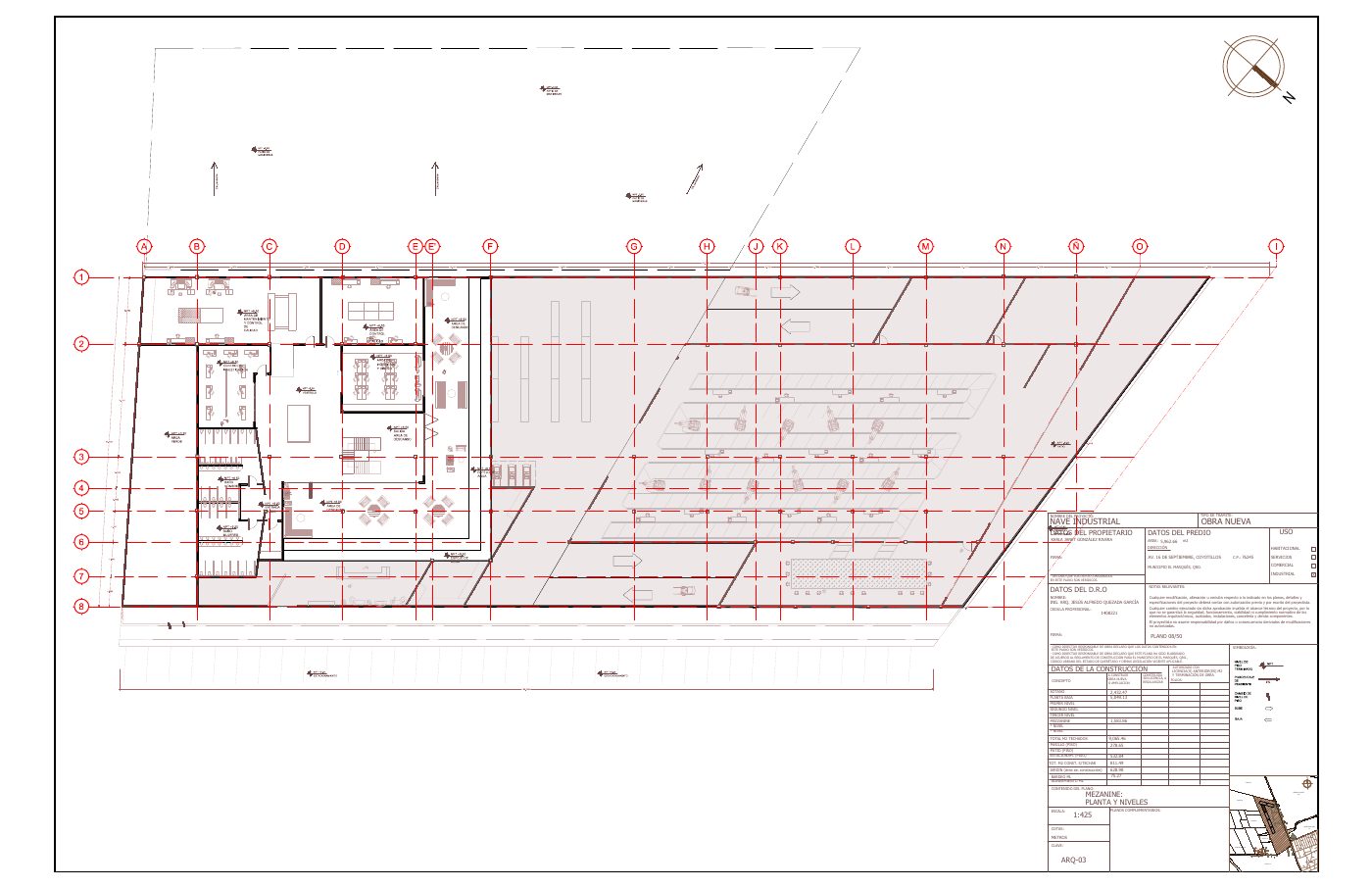

03 / ARQ-03: Planta arquitectónica de mezanine: planta y nivelesDescargar PDF ↓

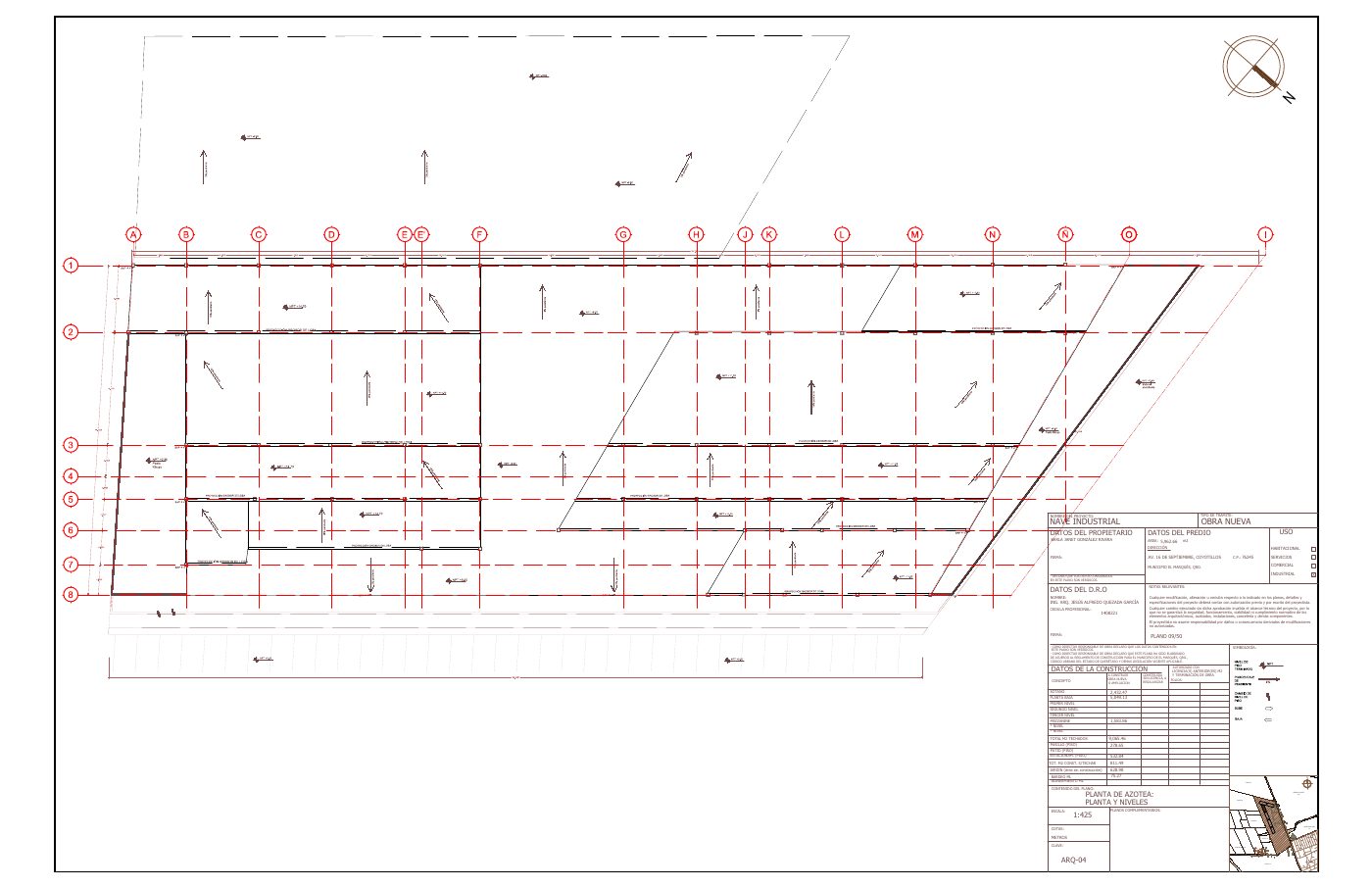

04 / ARQ-04: Planta arquitectónica de azotea: planta y nivelesDescargar PDF ↓

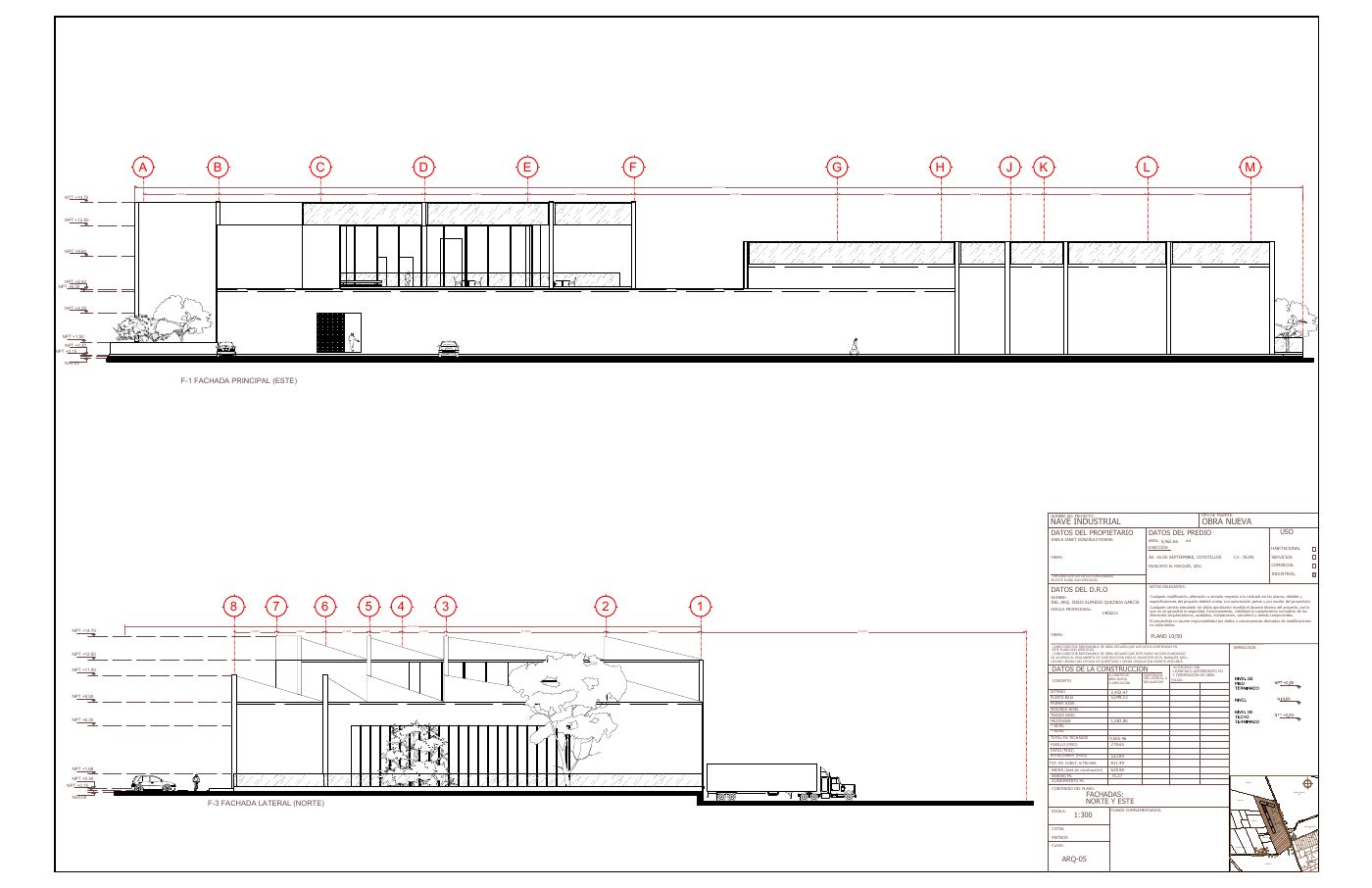

05 / ARQ-05: Fachadas arquitectónicas norte y esteDescargar PDF ↓

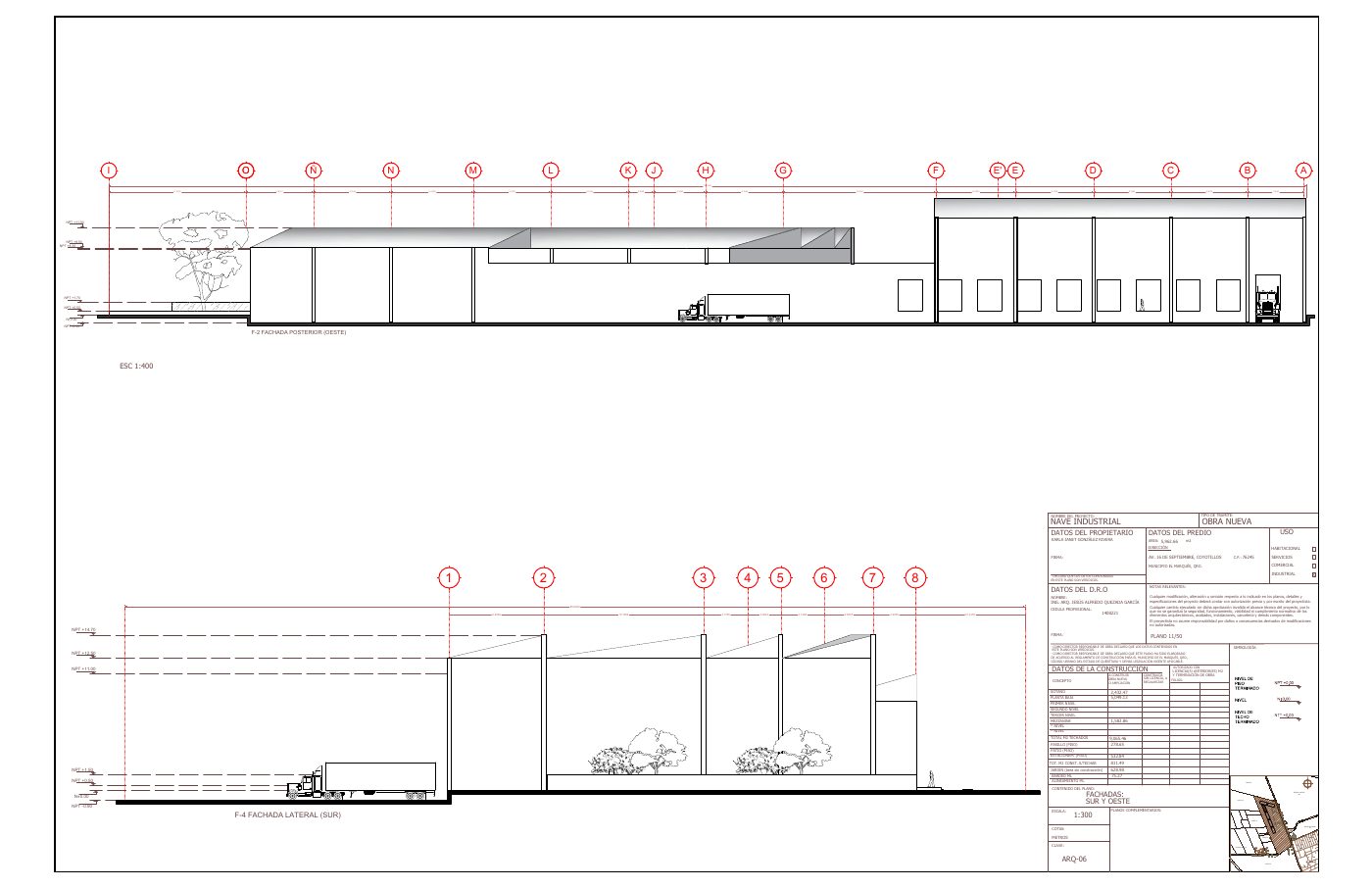

06 / ARQ-06: Fachadas arquitectónicas sur y oesteDescargar PDF ↓

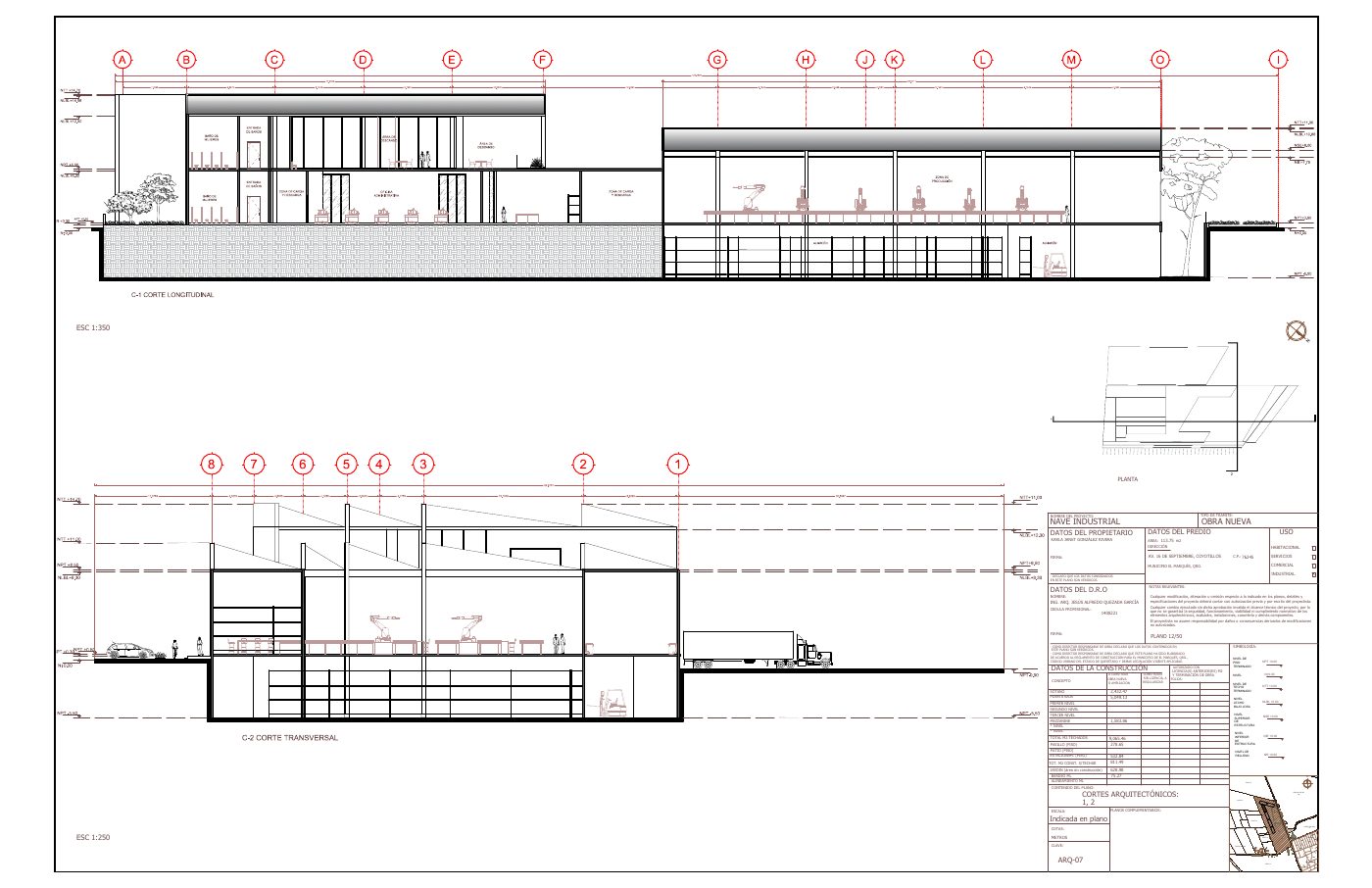

07 / ARQ-07: Cortes arquitectónicos 1 y 2Descargar PDF ↓

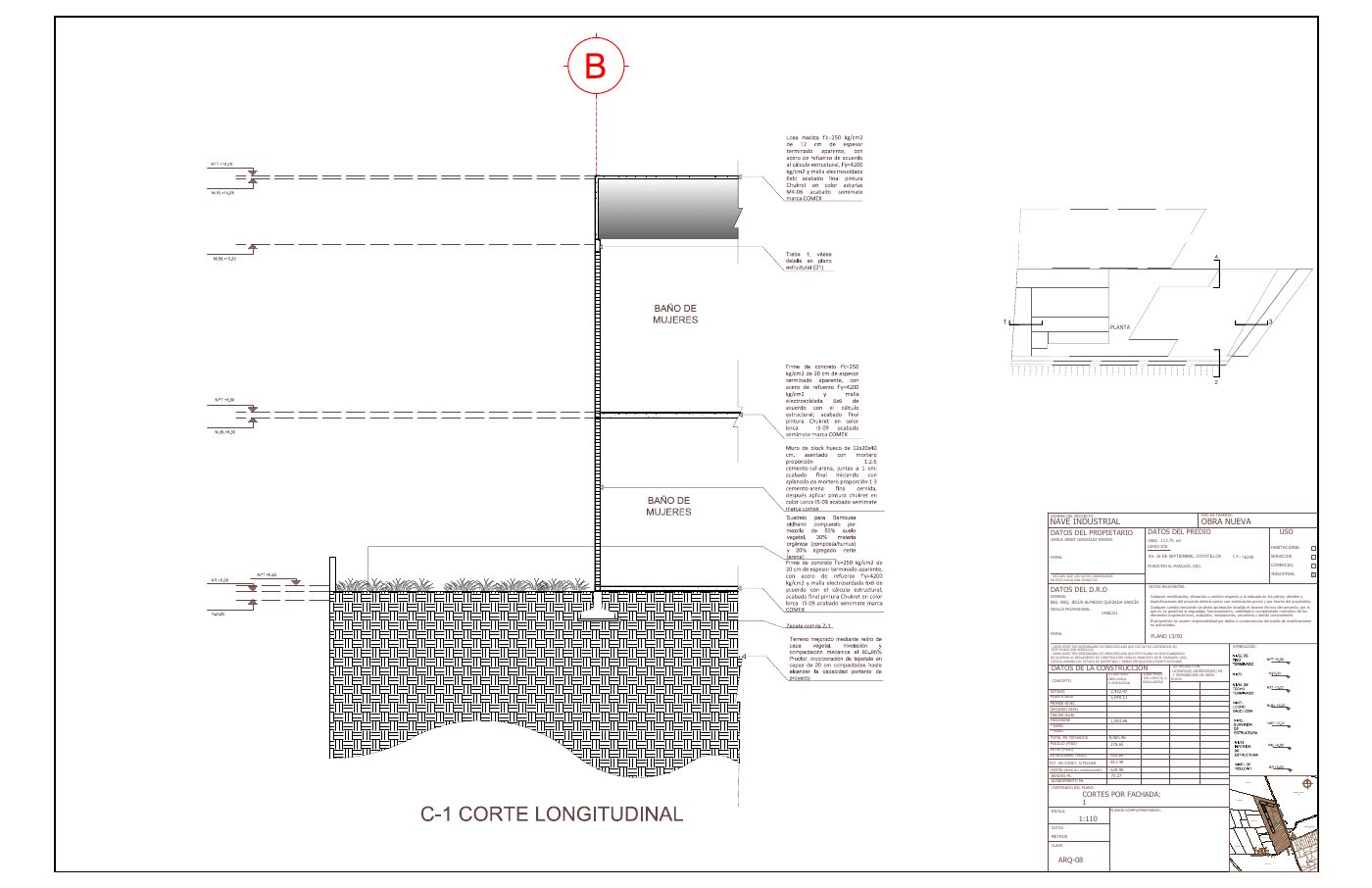

08 / ARQ-08: Corte por fachada 1Descargar PDF ↓

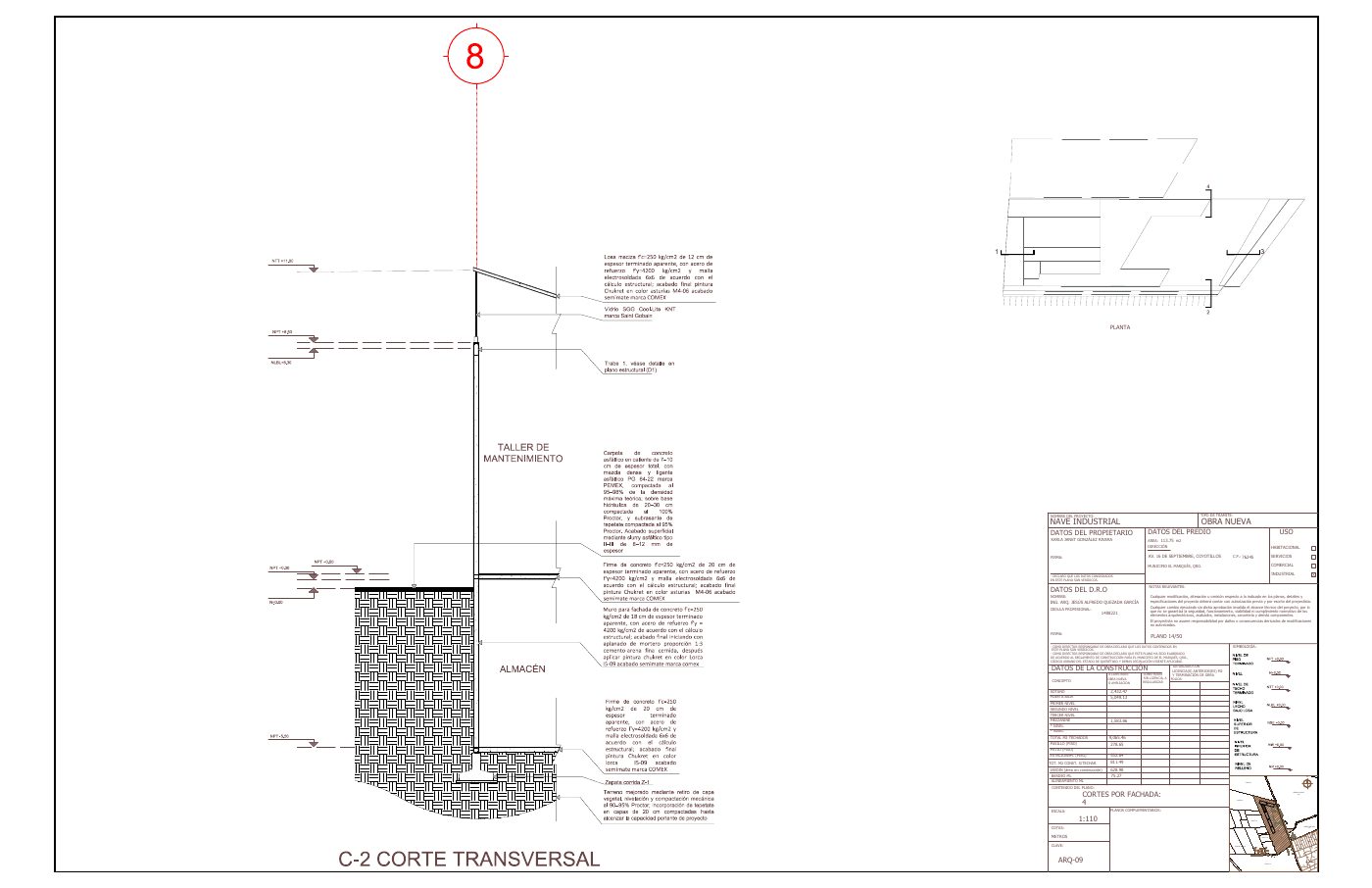

09 / ARQ-09: Corte por fachada 4Descargar PDF ↓

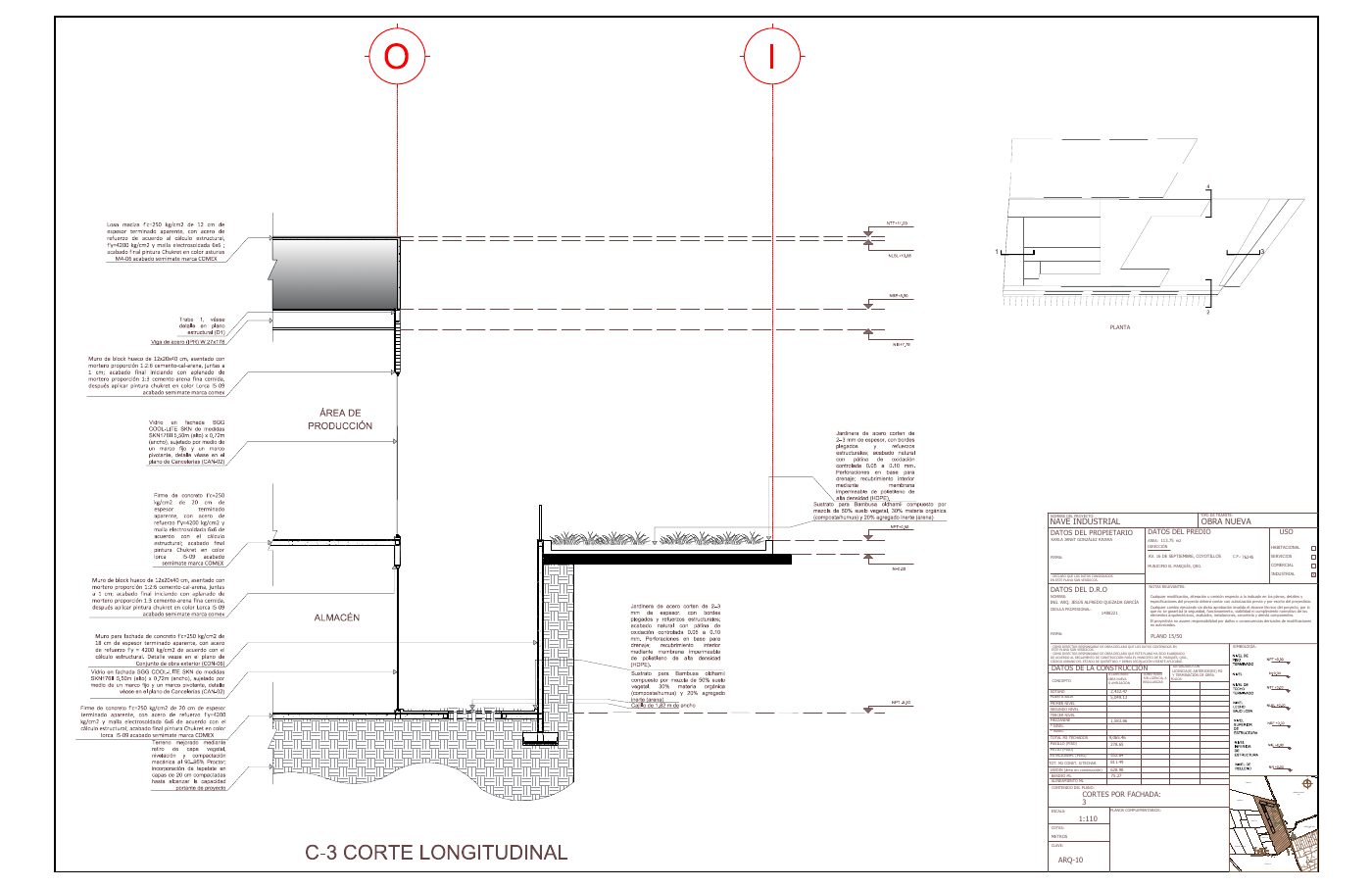

10 / ARQ-10: Corte por fachada 3Descargar PDF ↓

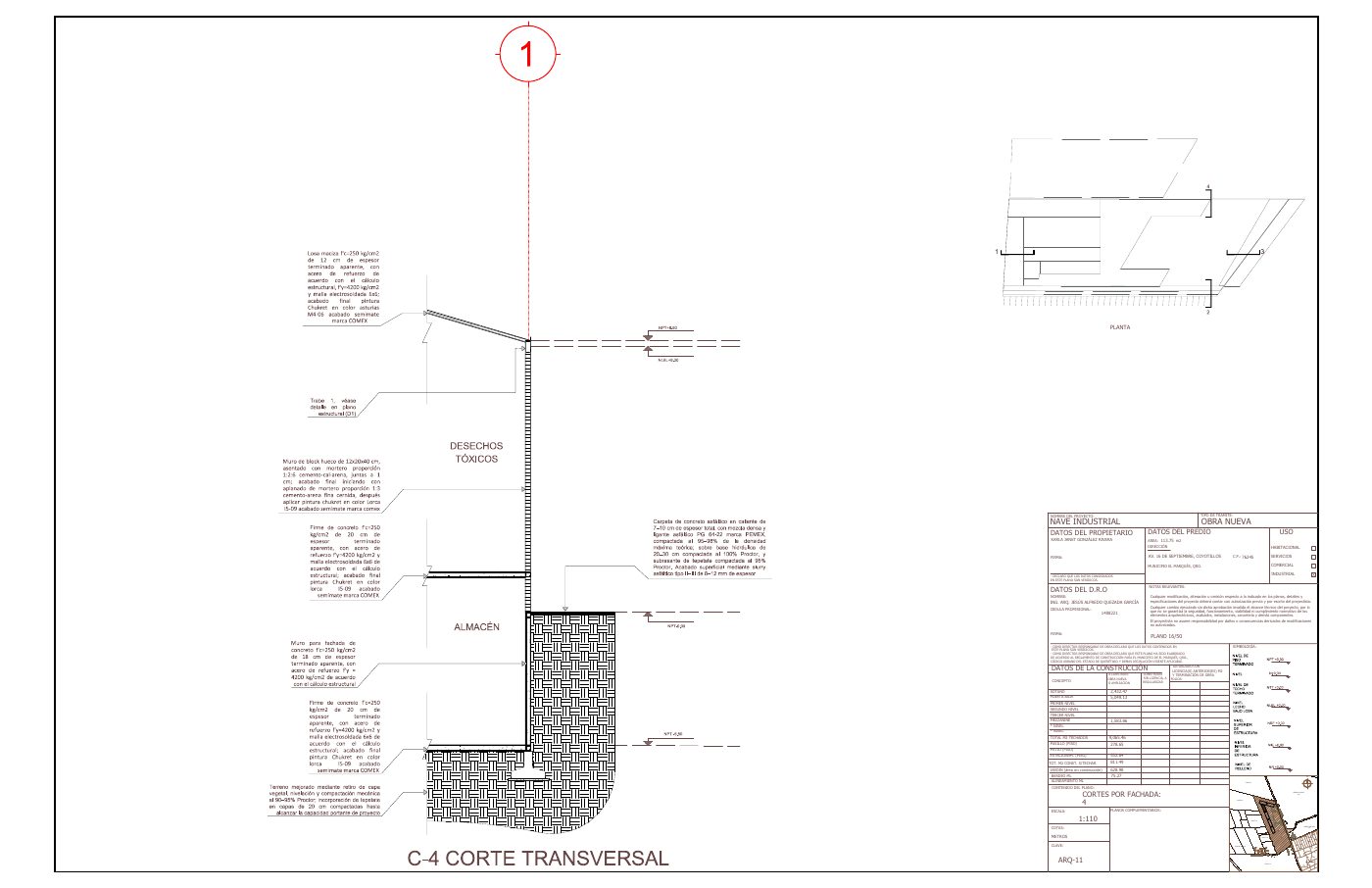

11 / ARQ-11: Corte por fachada 2Descargar PDF ↓
Cancelería04 planos

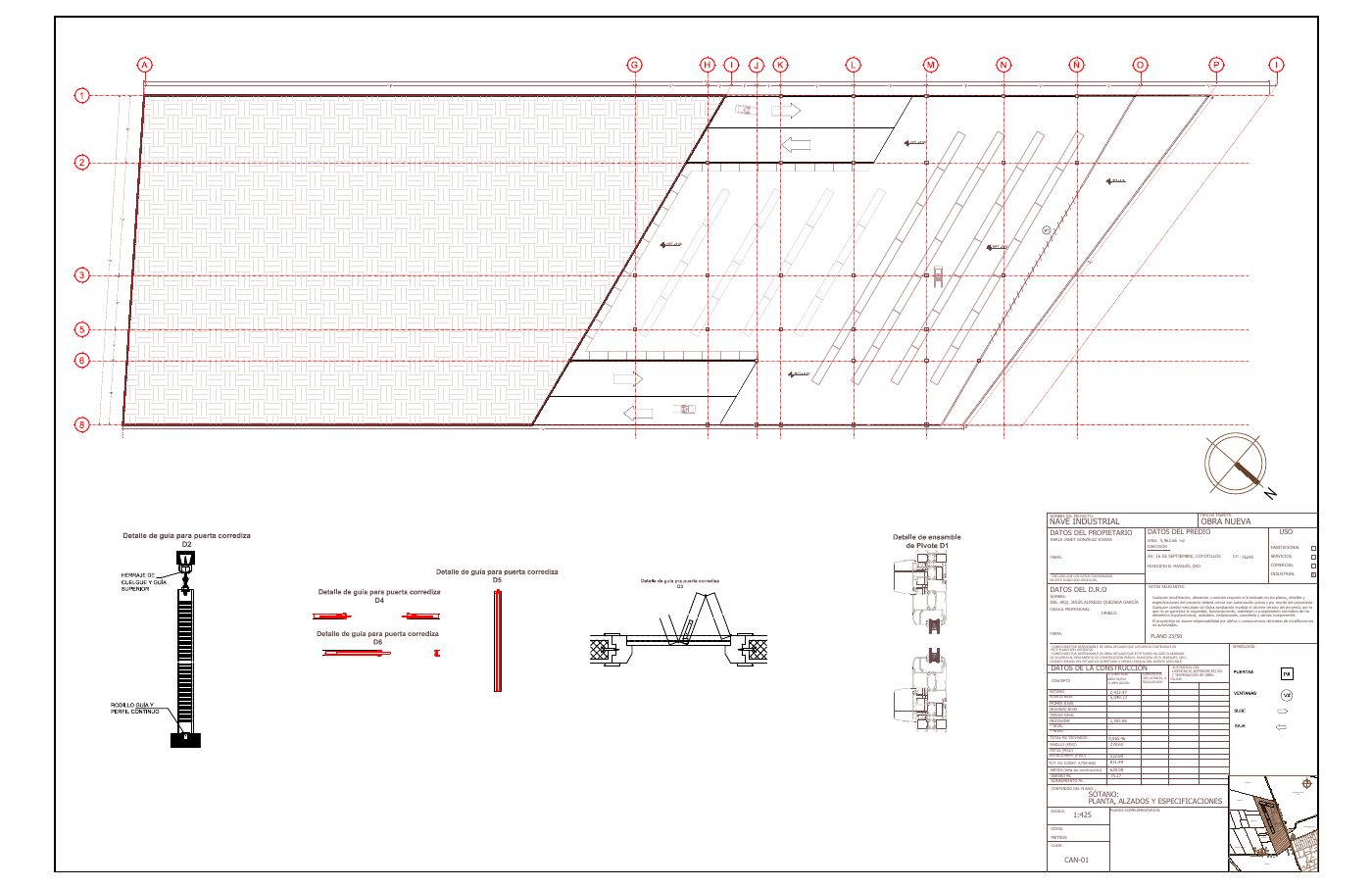

01 / CAN-01: Plano de cancelería de sótano: planta, alzados y especificacionesDescargar PDF ↓

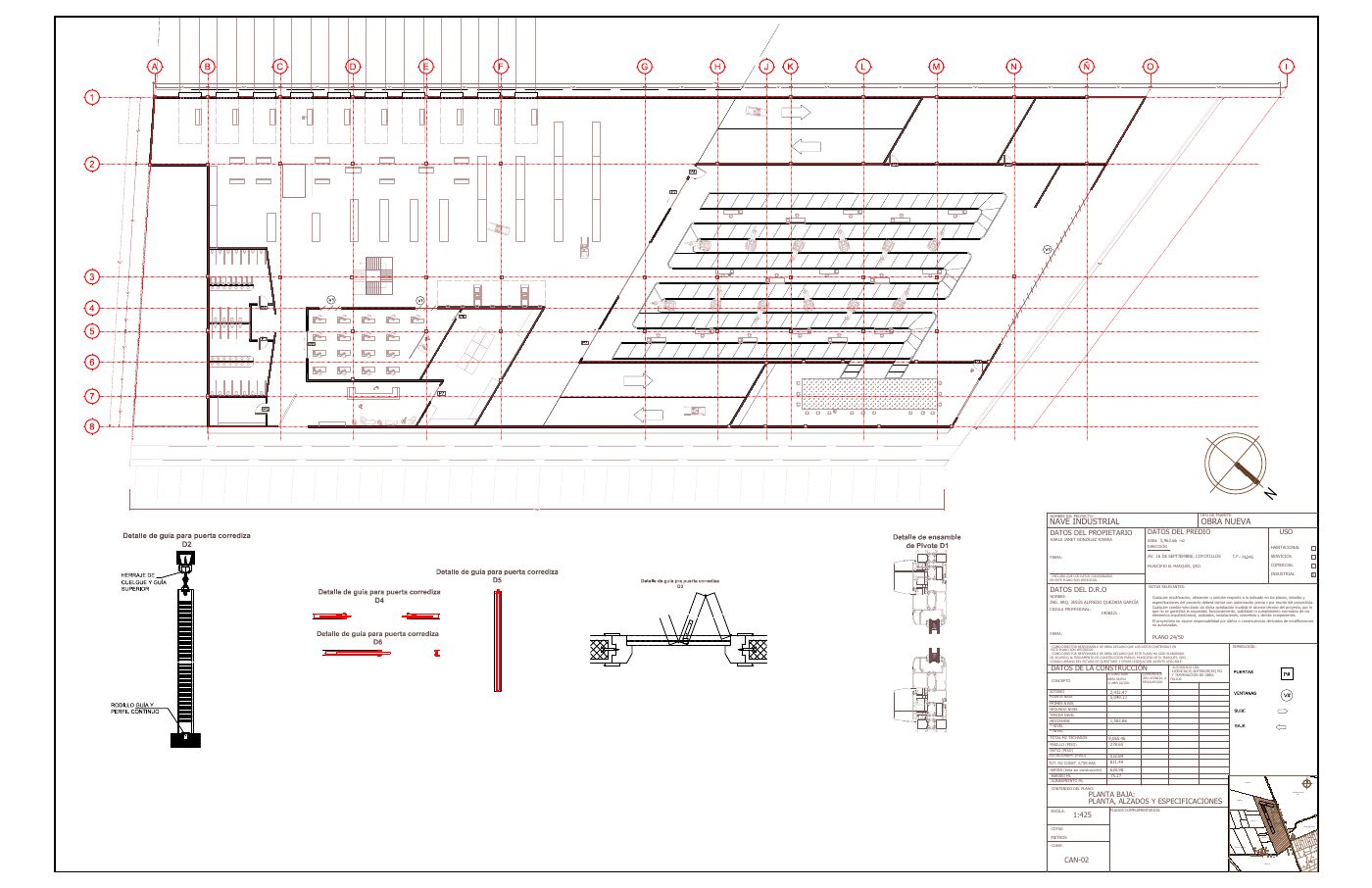

02 / CAN-02: Plano de cancelería de planta baja: planta, alzados y especificacionesDescargar PDF ↓

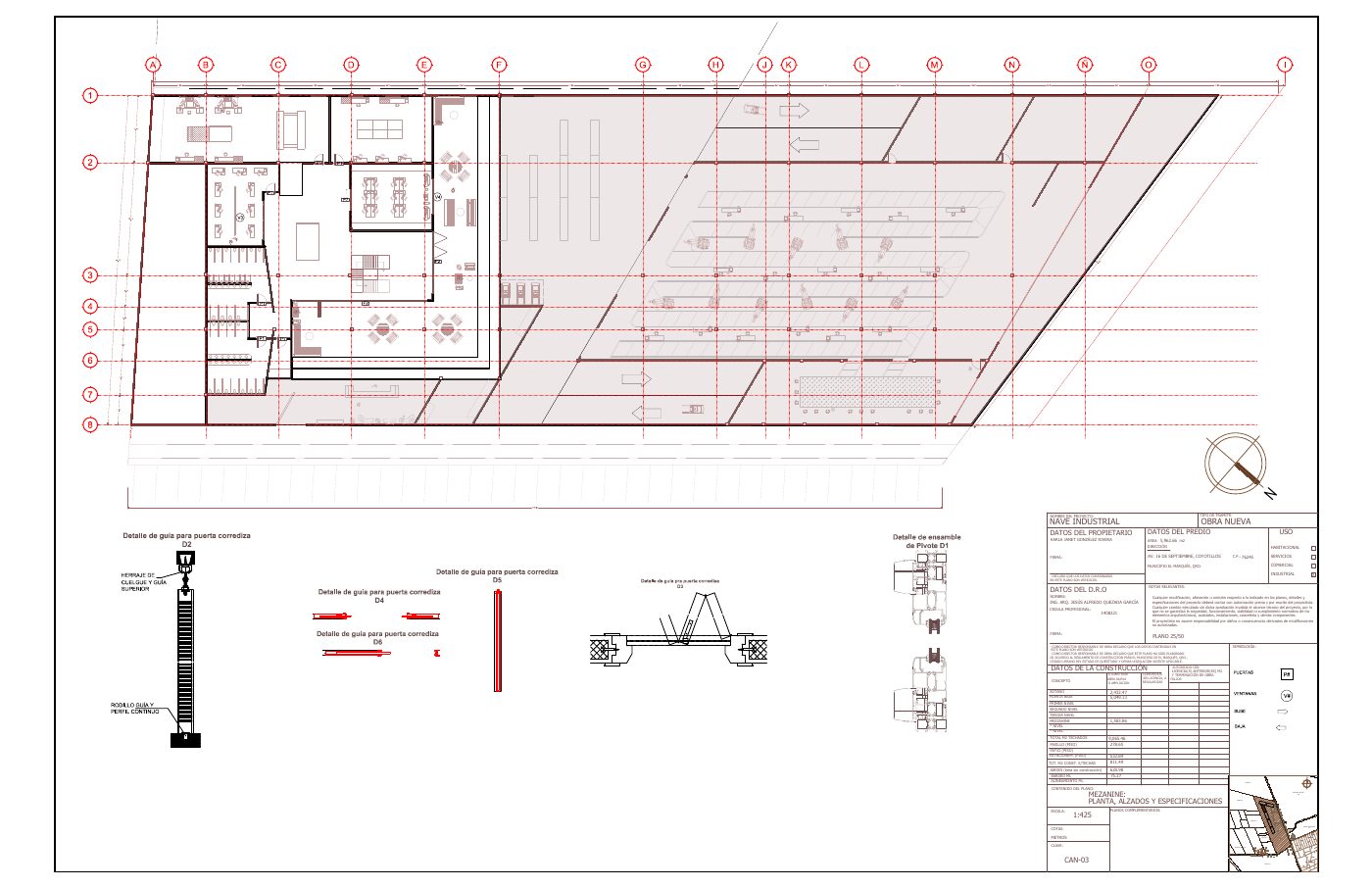

03 / CAN-03: Plano de cancelería de mezanine: planta, alzados y especificacionesDescargar PDF ↓

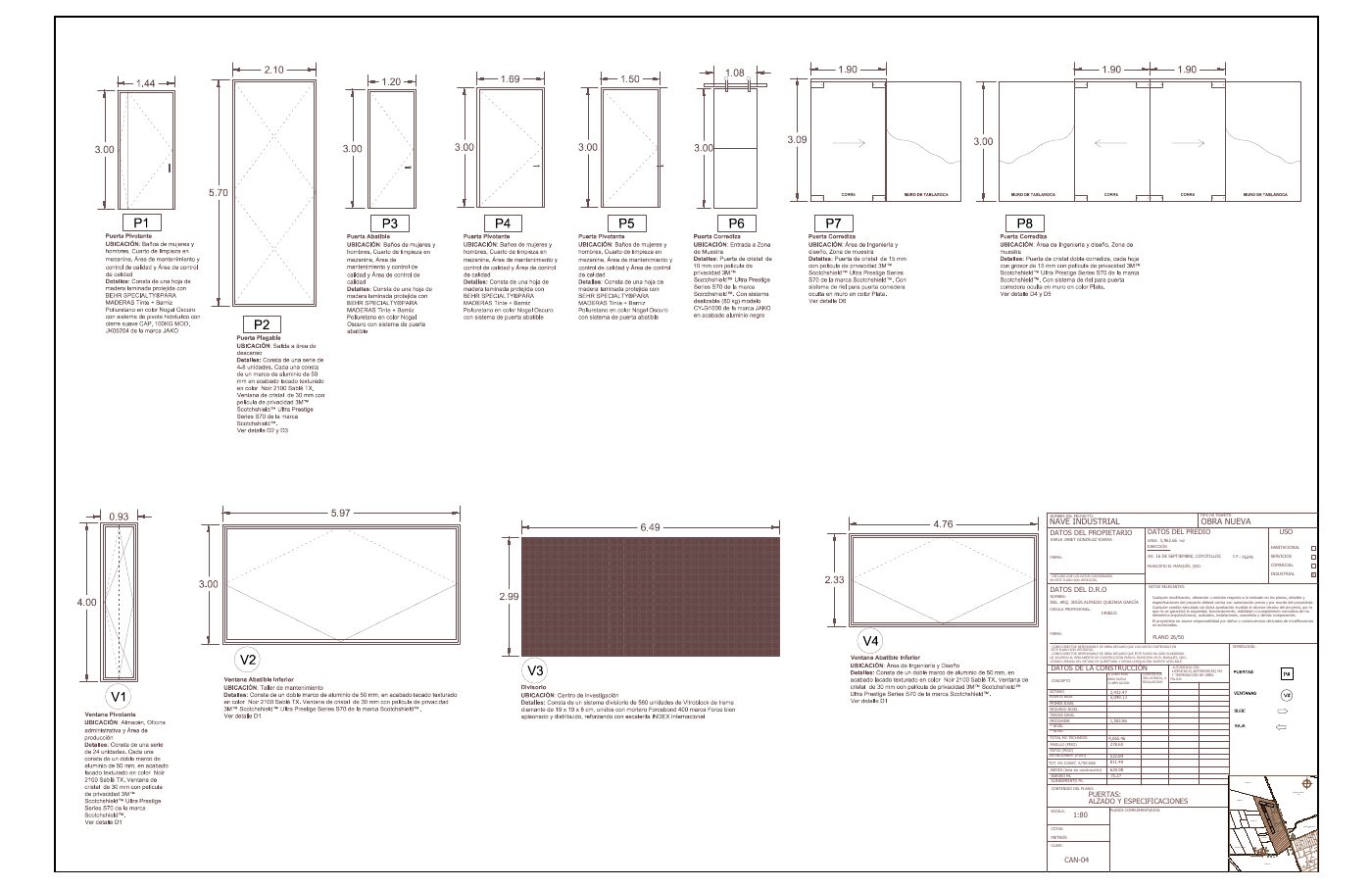

04 / CAN-04: Plano de puertas y ventanas: alzado y especificacionesDescargar PDF ↓
Conjunto05 planos

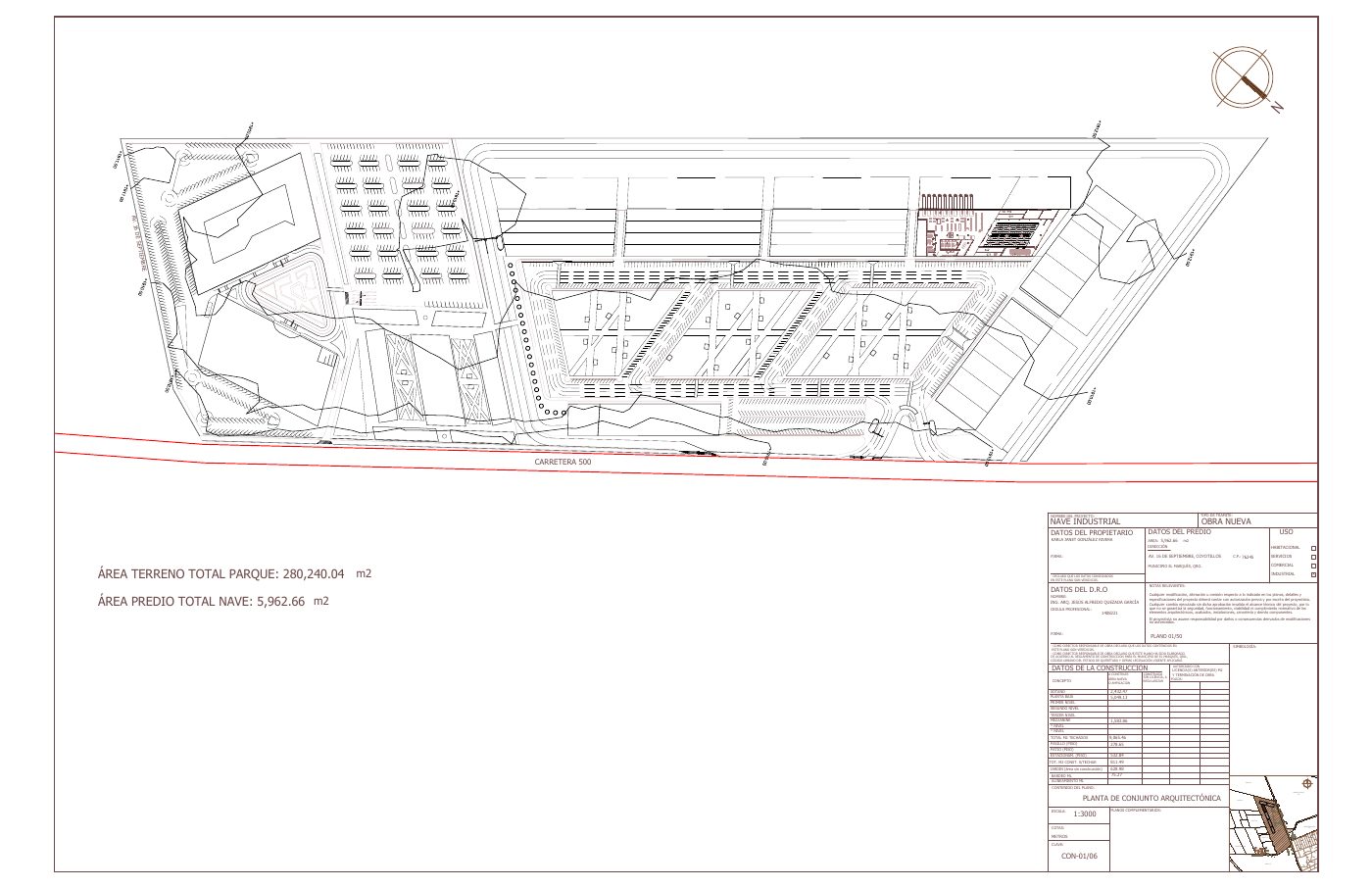

01 / CON-01/06: Planta de conjunto arquitectónicaDescargar PDF ↓

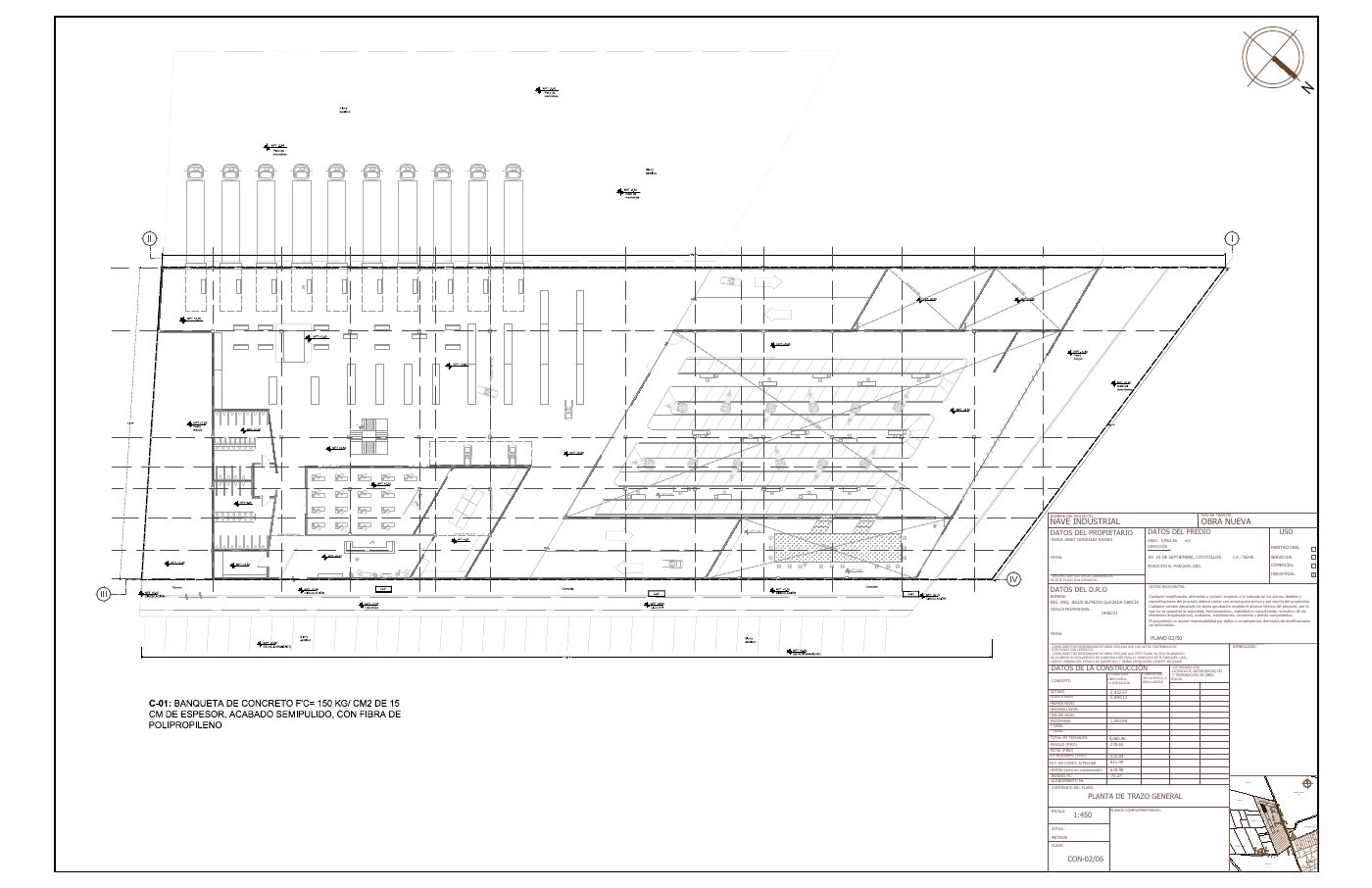

02 / CON-02/06: Planta de trazo generalDescargar PDF ↓

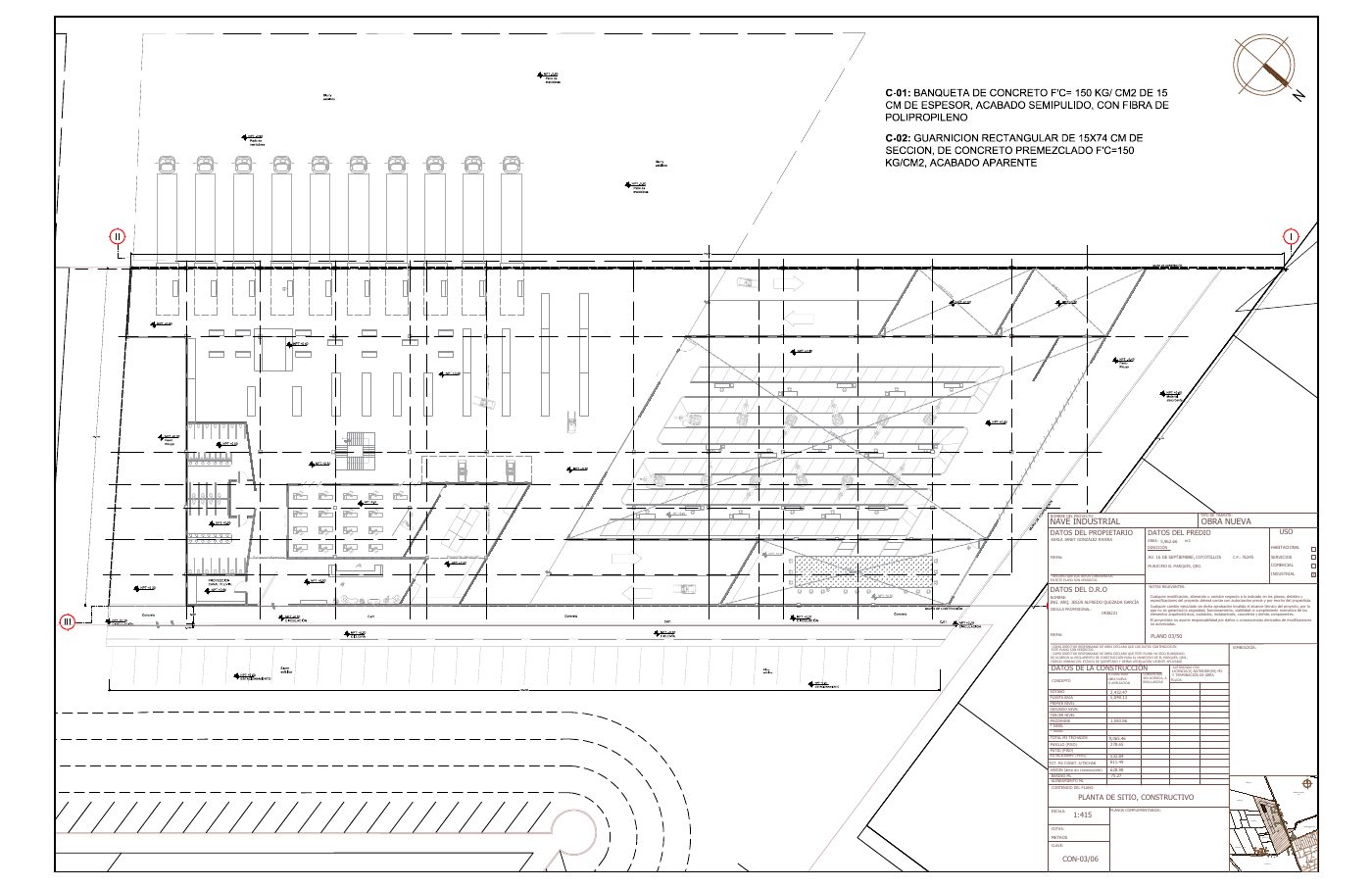

03 / CON-03/06: Planta de sitio constructivoDescargar PDF ↓

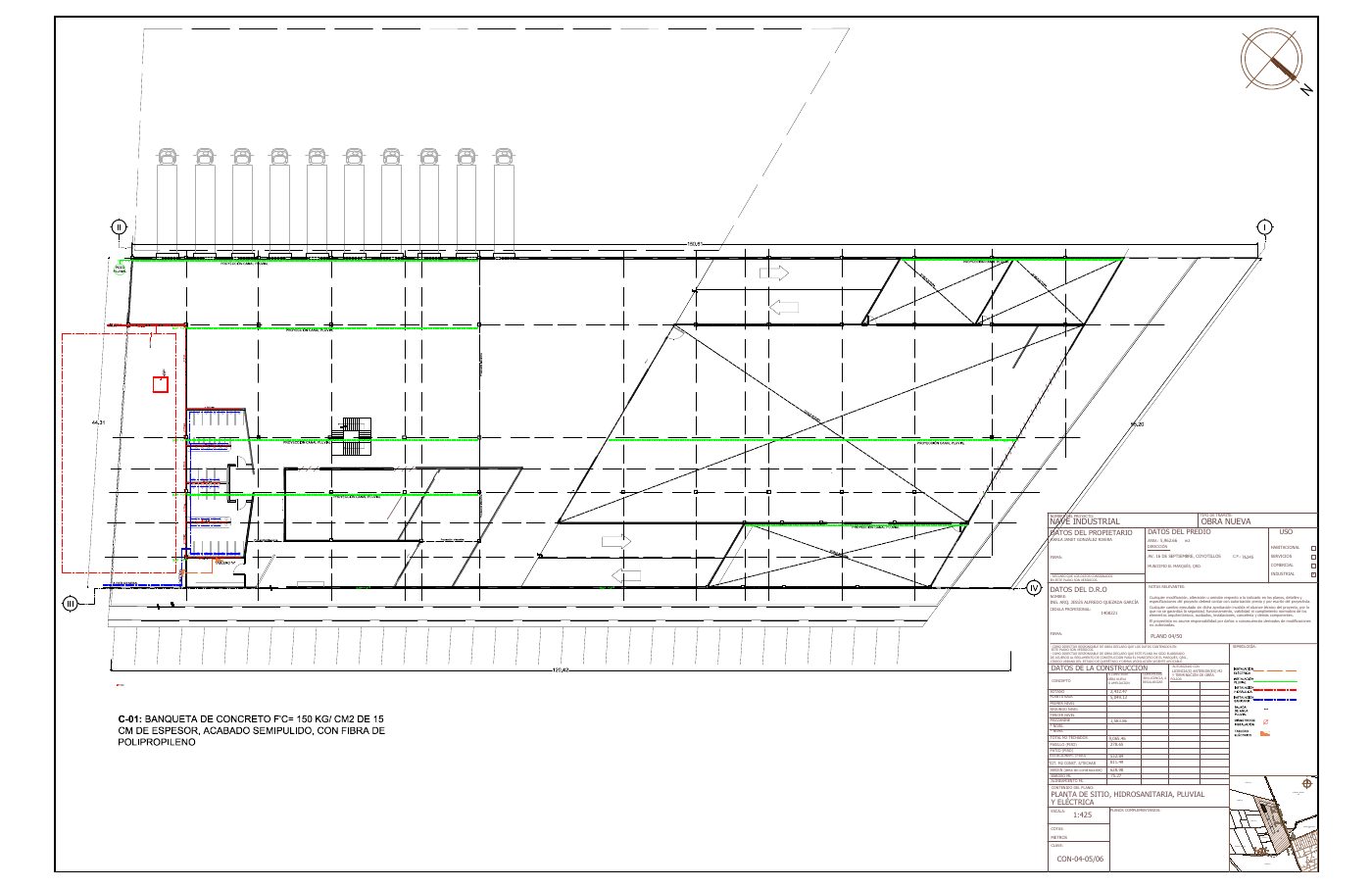

04 / CON-04-05/06: Planta de sitio hidrosanitaria, pluvial y eléctricaDescargar PDF ↓

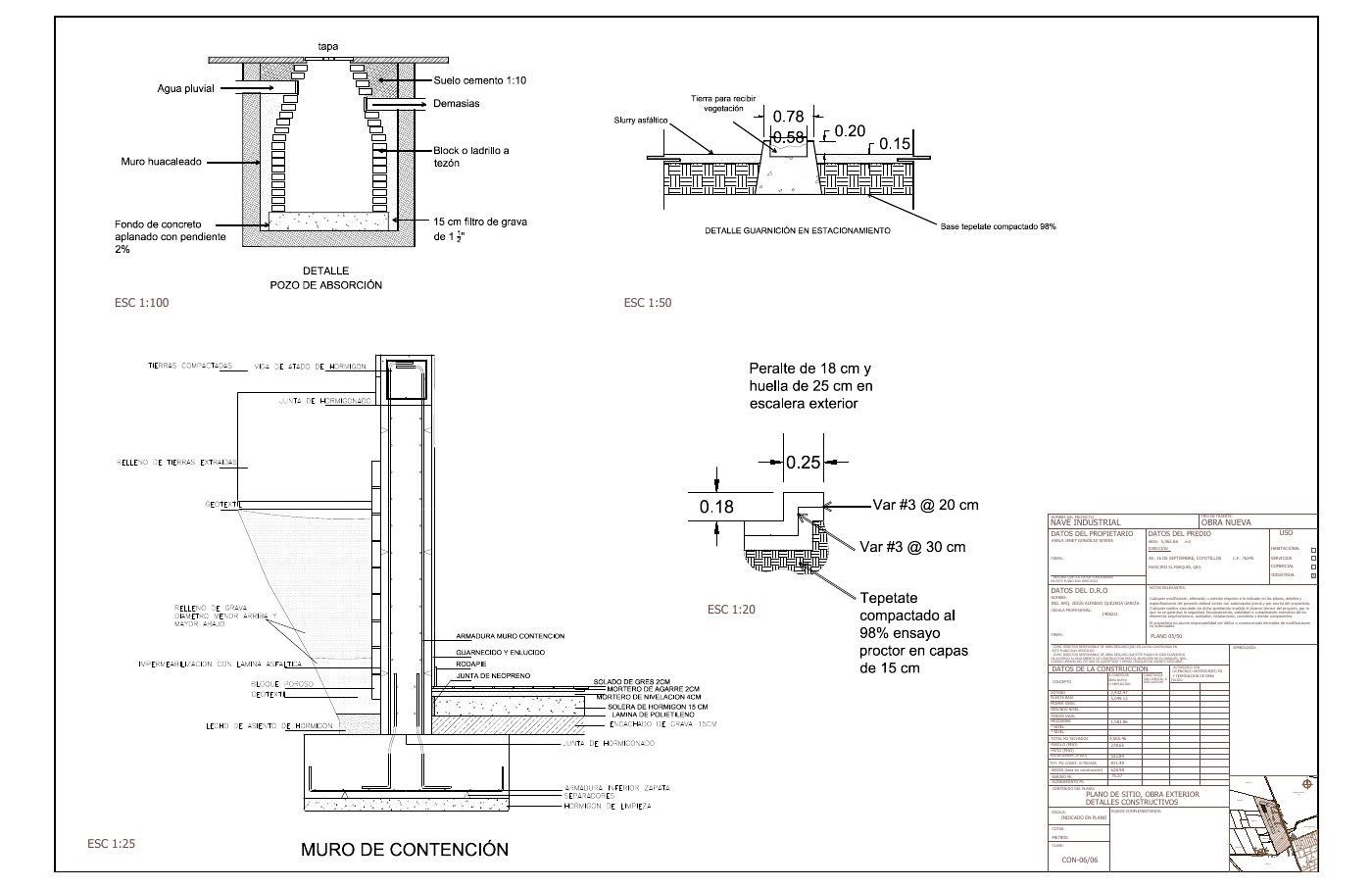

05 / CON-06/06: Plano de sitio, obra exterior: detalles constructivosDescargar PDF ↓
Eléctrico06 planos

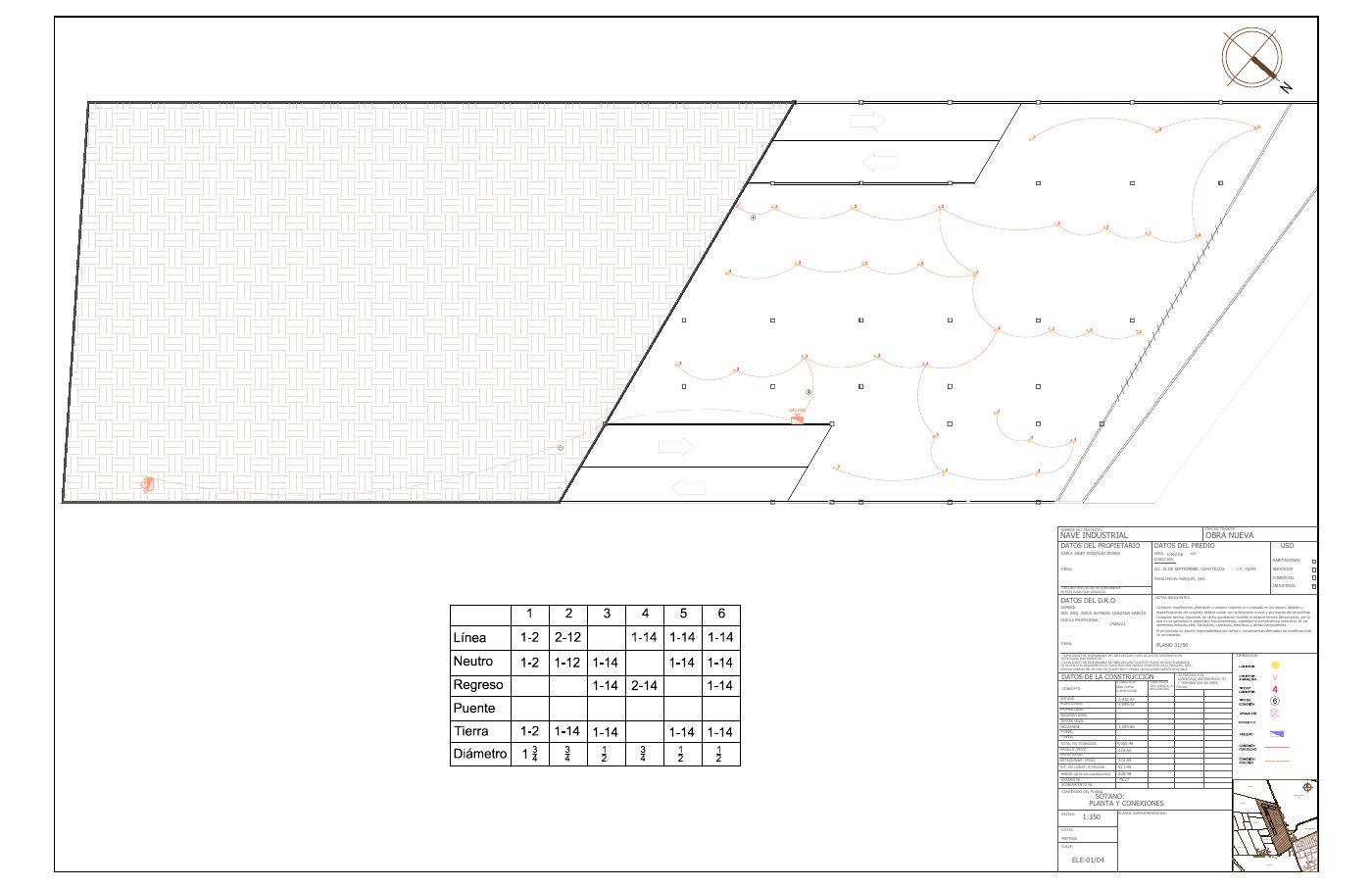

01 / ELE-01/04: Plano eléctrico de sótano: planta y conexionesDescargar PDF ↓

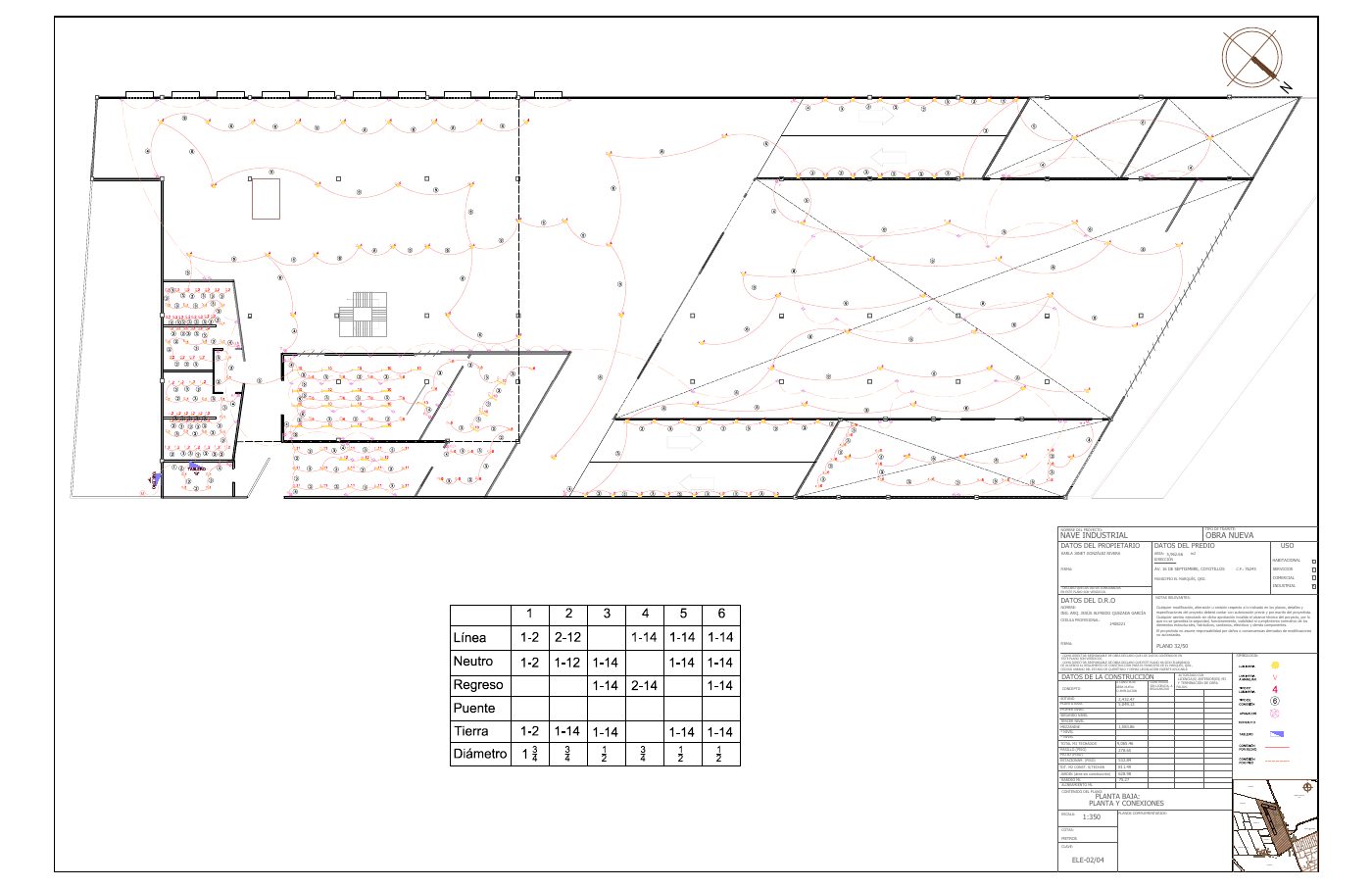

02 / ELE-02/04: Plano eléctrico de planta baja: planta y conexionesDescargar PDF ↓

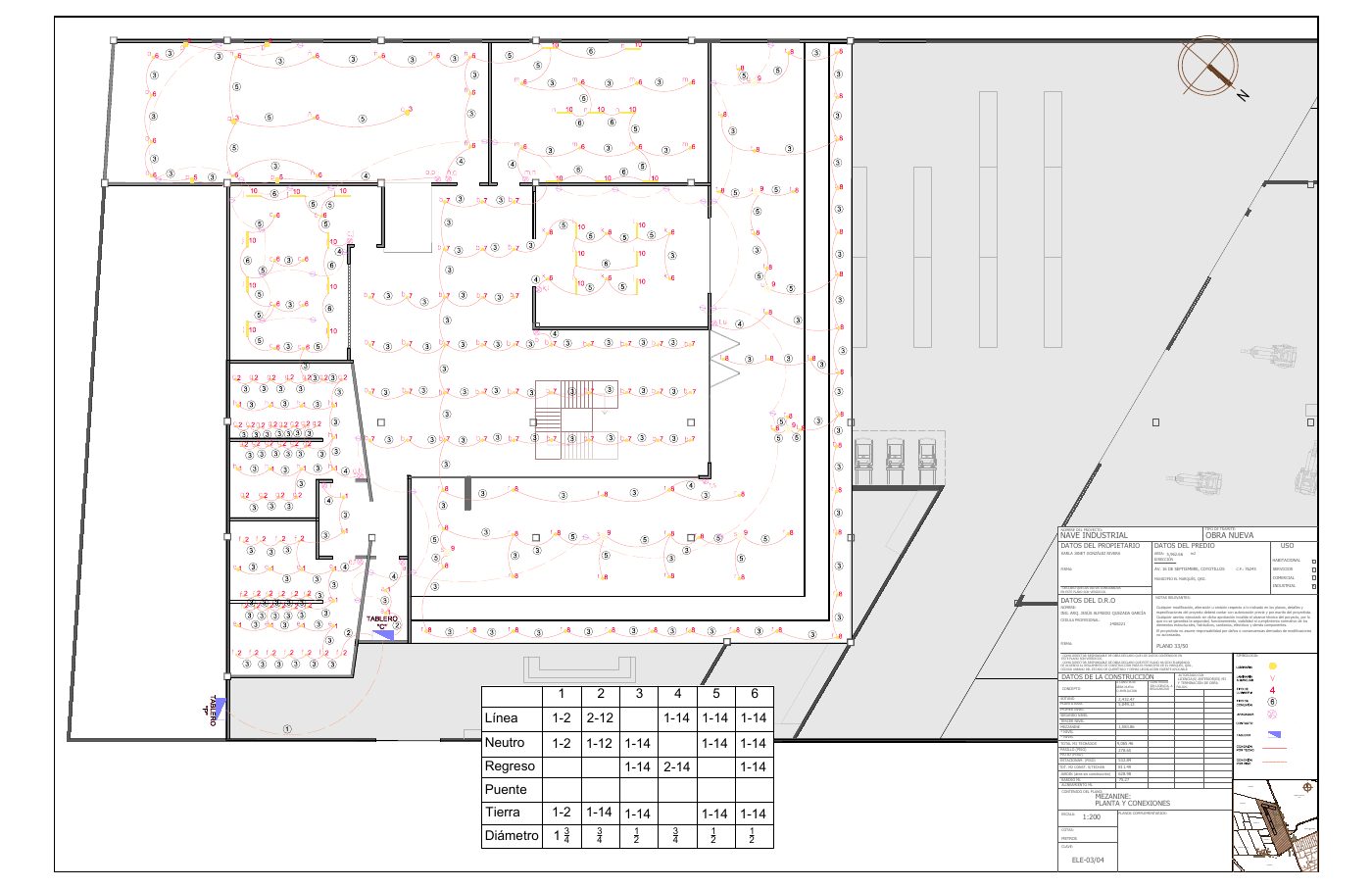

03 / ELE-03/04: Plano eléctrico de mezanine: planta y conexionesDescargar PDF ↓

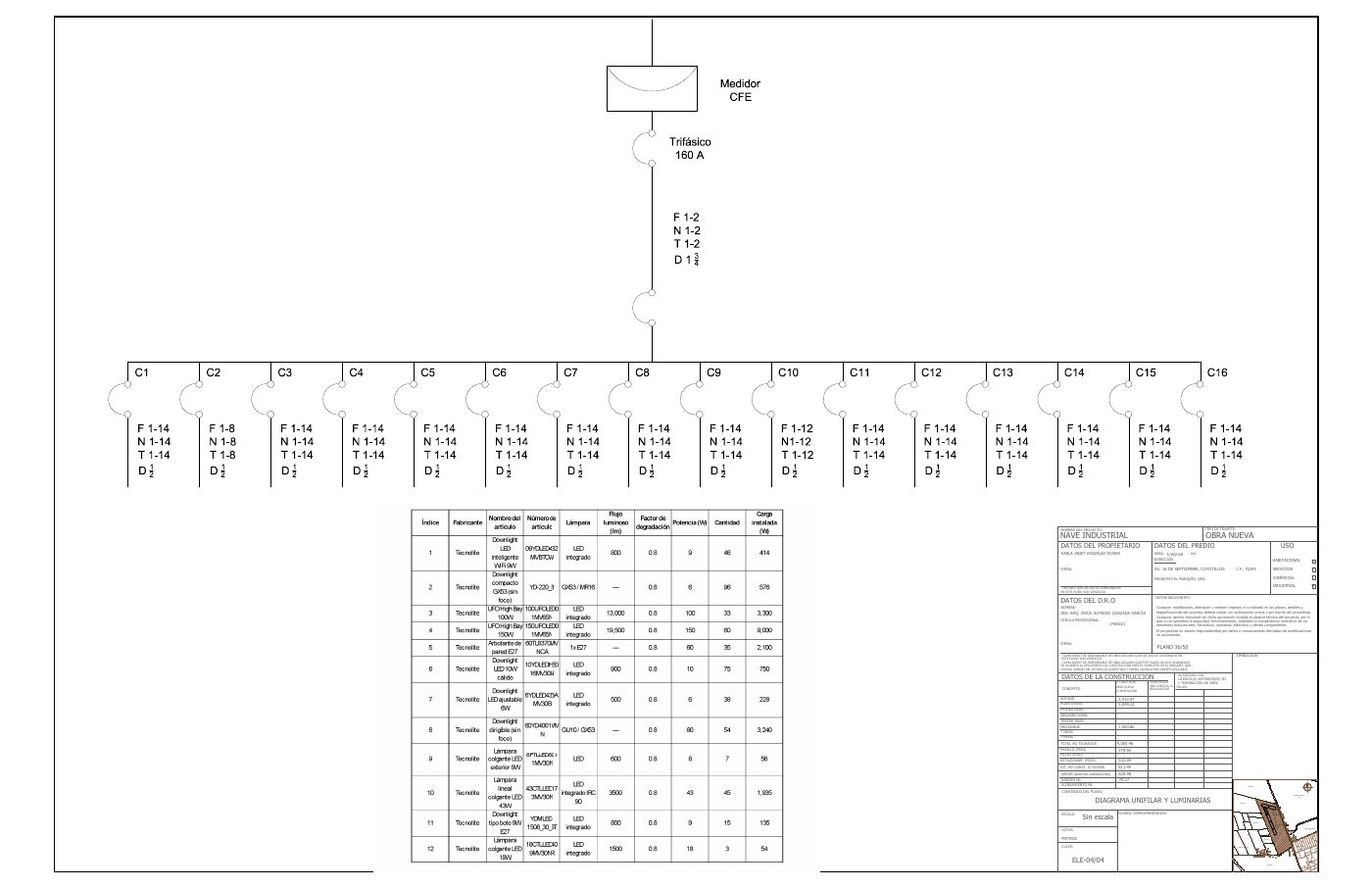

04 / ELE-04/04: Diagrama unifilar y luminariasDescargar PDF ↓

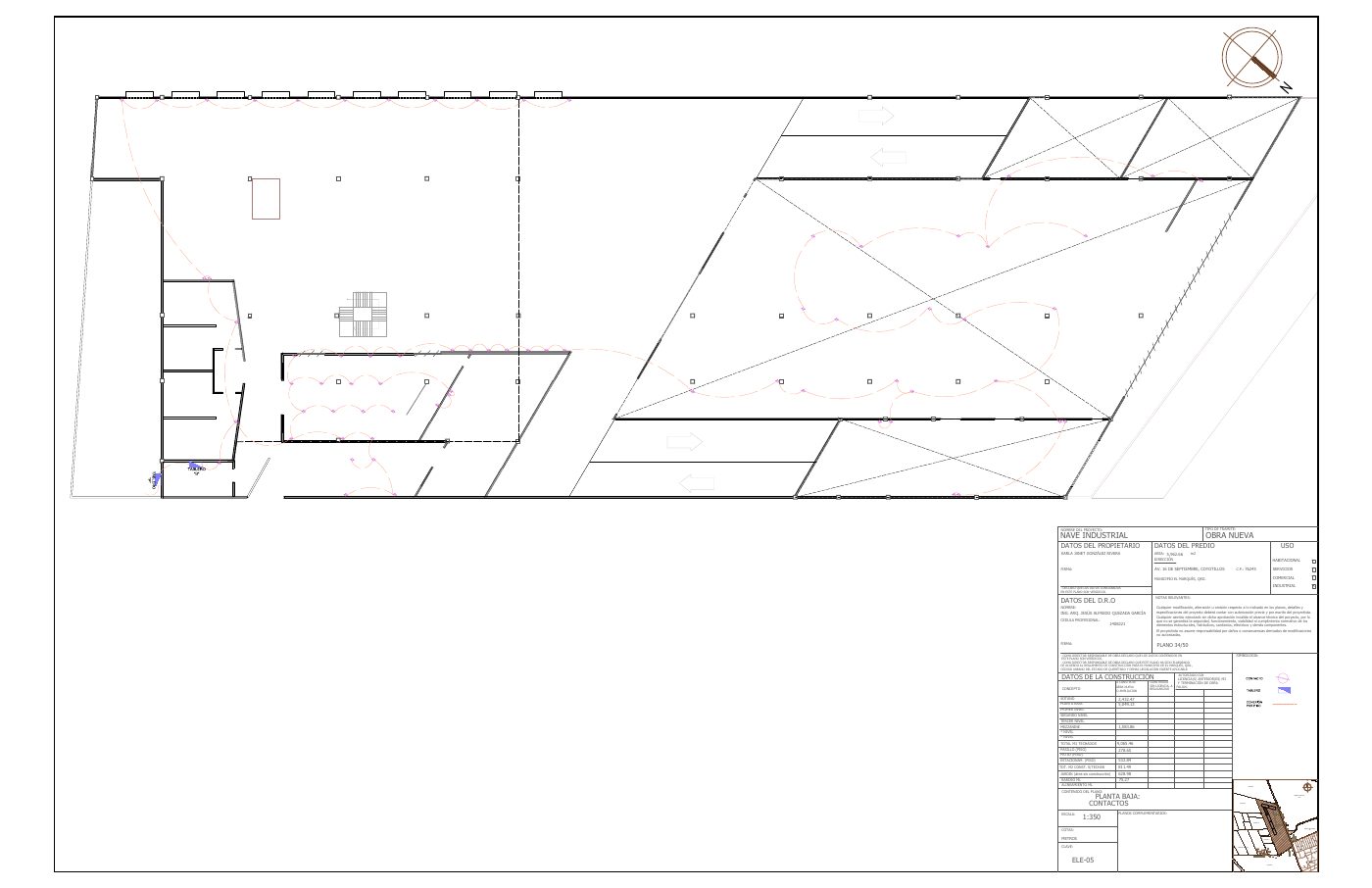

05 / ELE-05: Plano de contactos en planta bajaDescargar PDF ↓

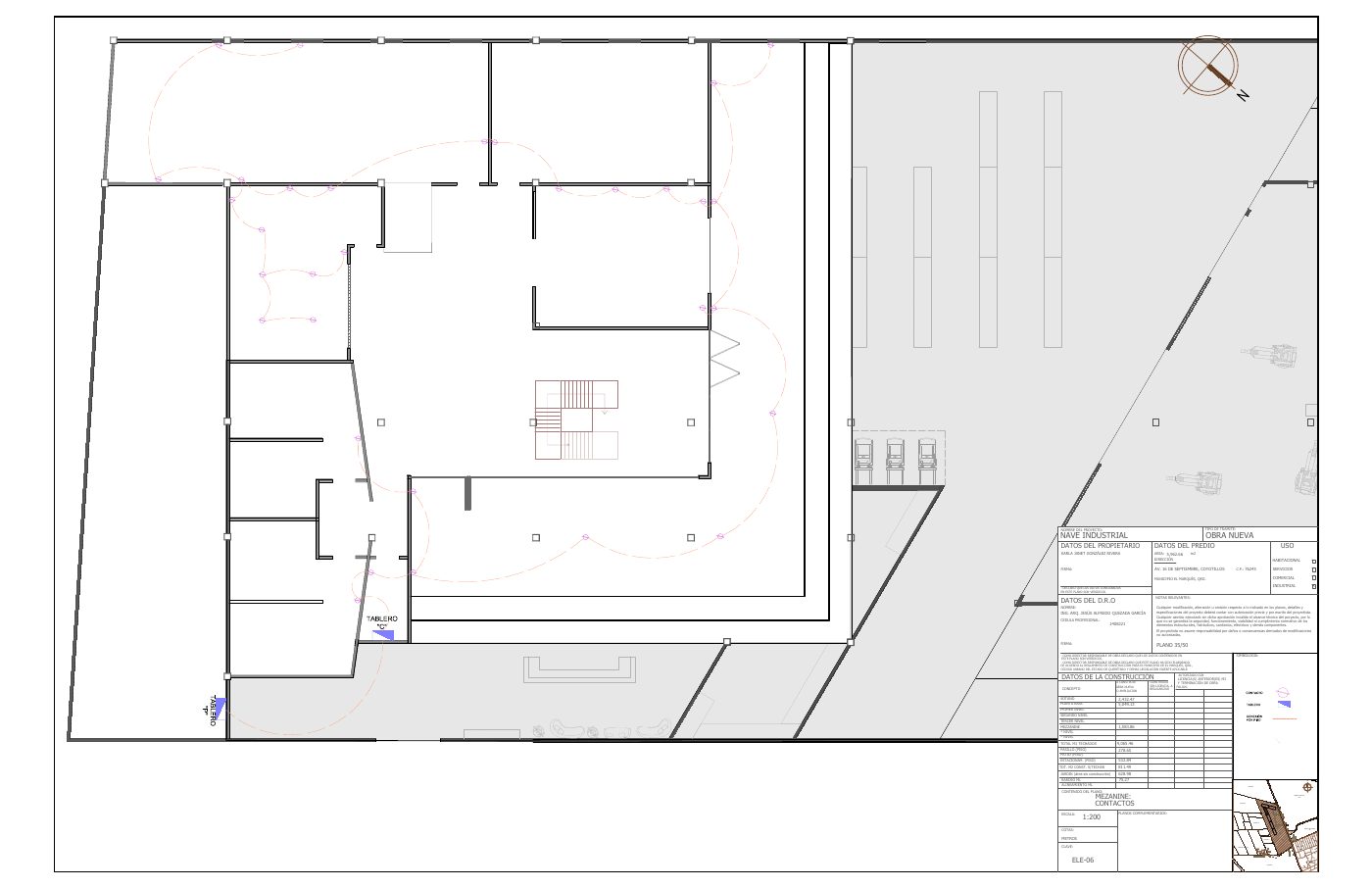

06 / ELE-06: Plano de contactos en mezanineDescargar PDF ↓
Estructural05 planos

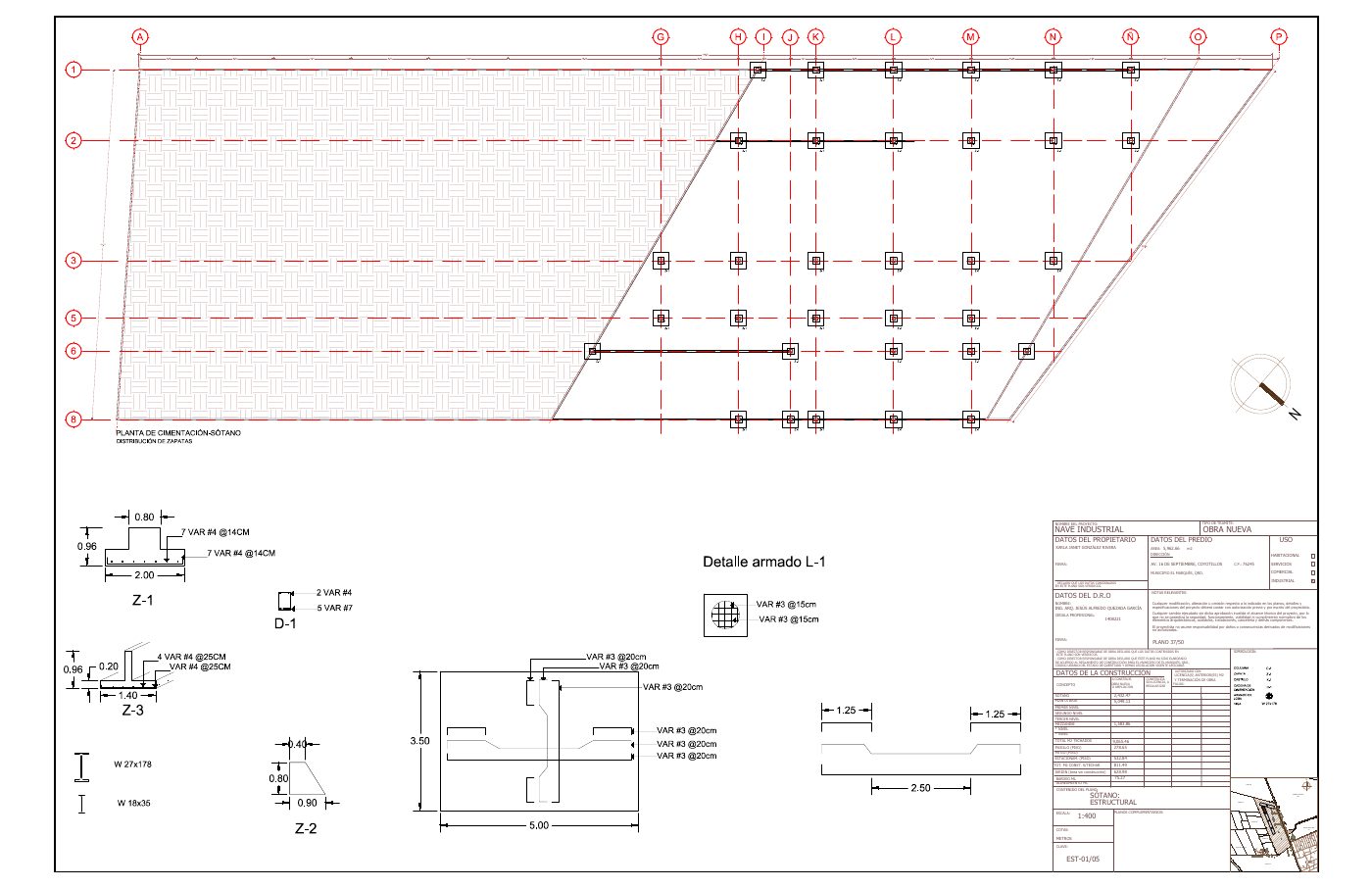

01 / EST-01/05: Planta estructural de sótanoDescargar PDF ↓

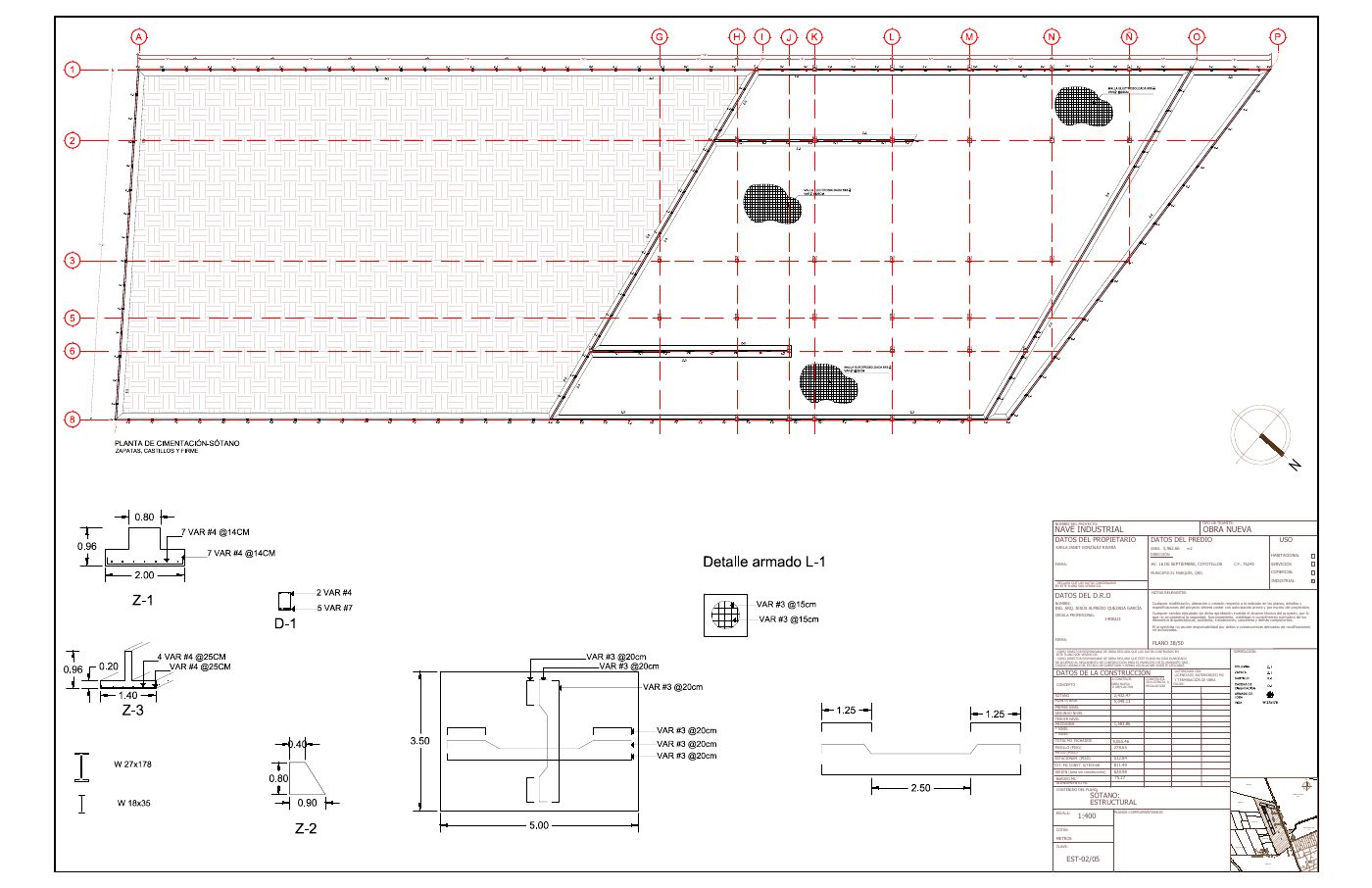

02 / EST-02/05: Planta estructural de sótanoDescargar PDF ↓

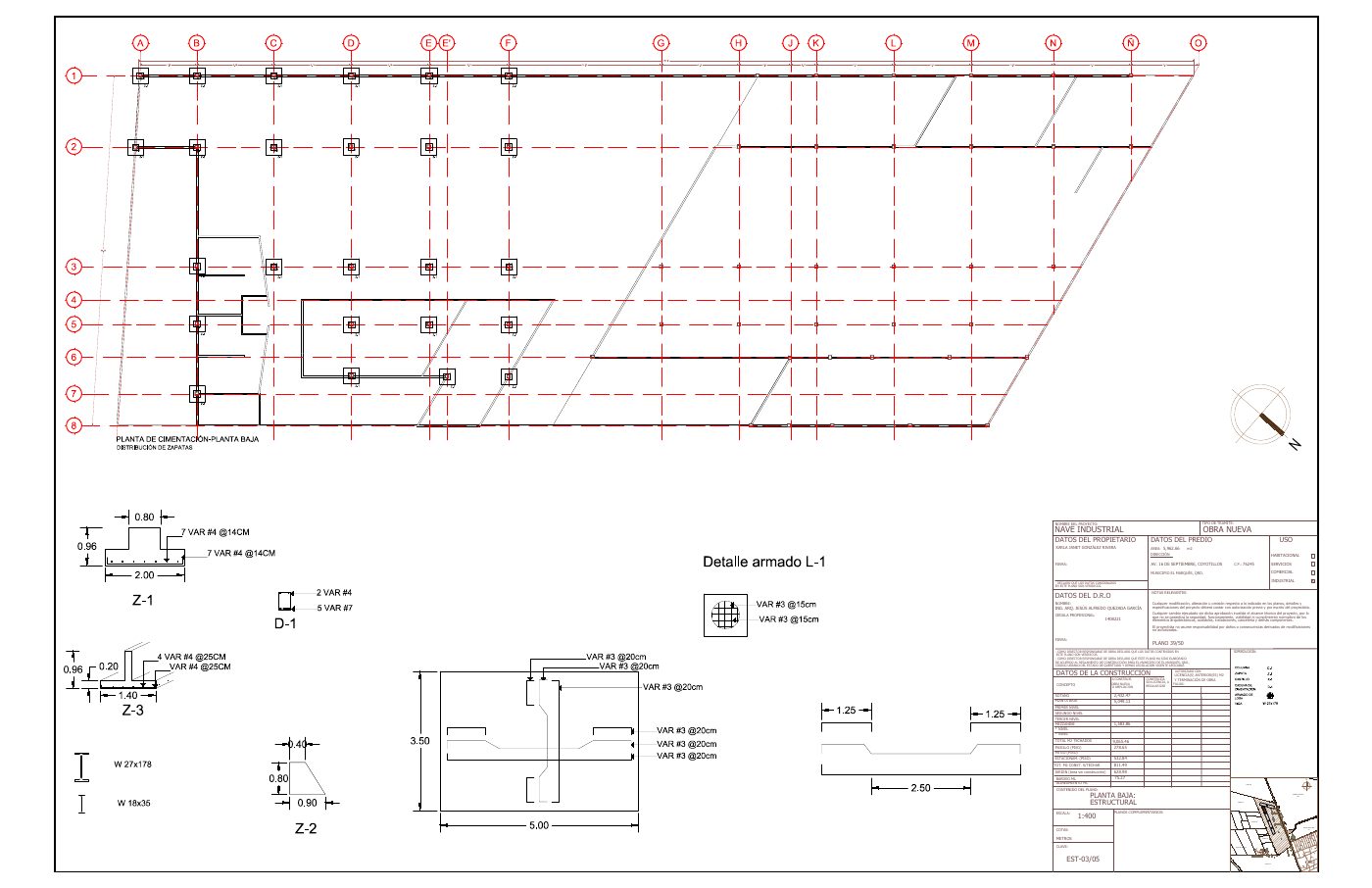

03 / EST-03/05: Planta estructural de planta bajaDescargar PDF ↓

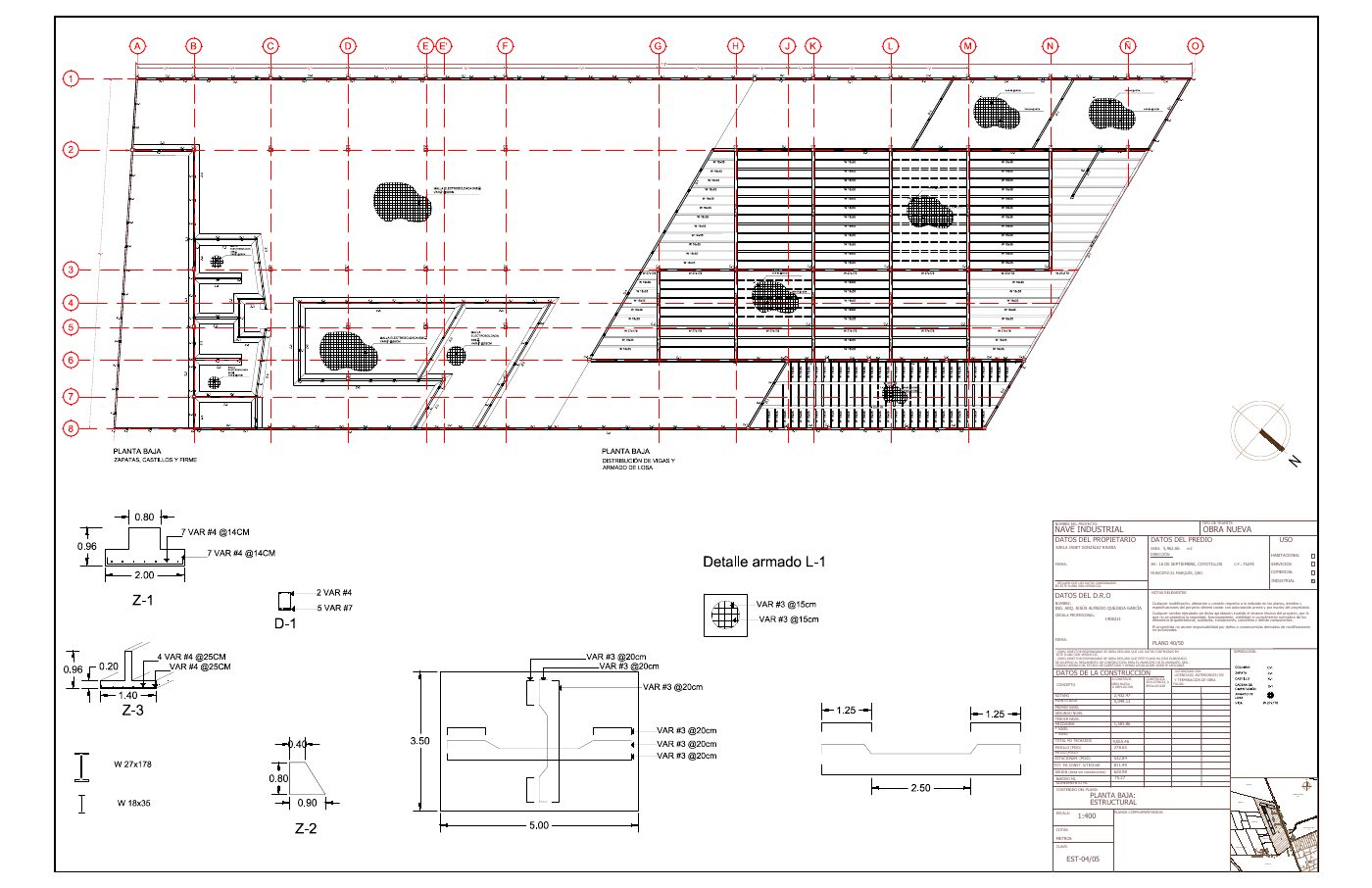

04 / EST-04/05: Planta estructural de planta bajaDescargar PDF ↓

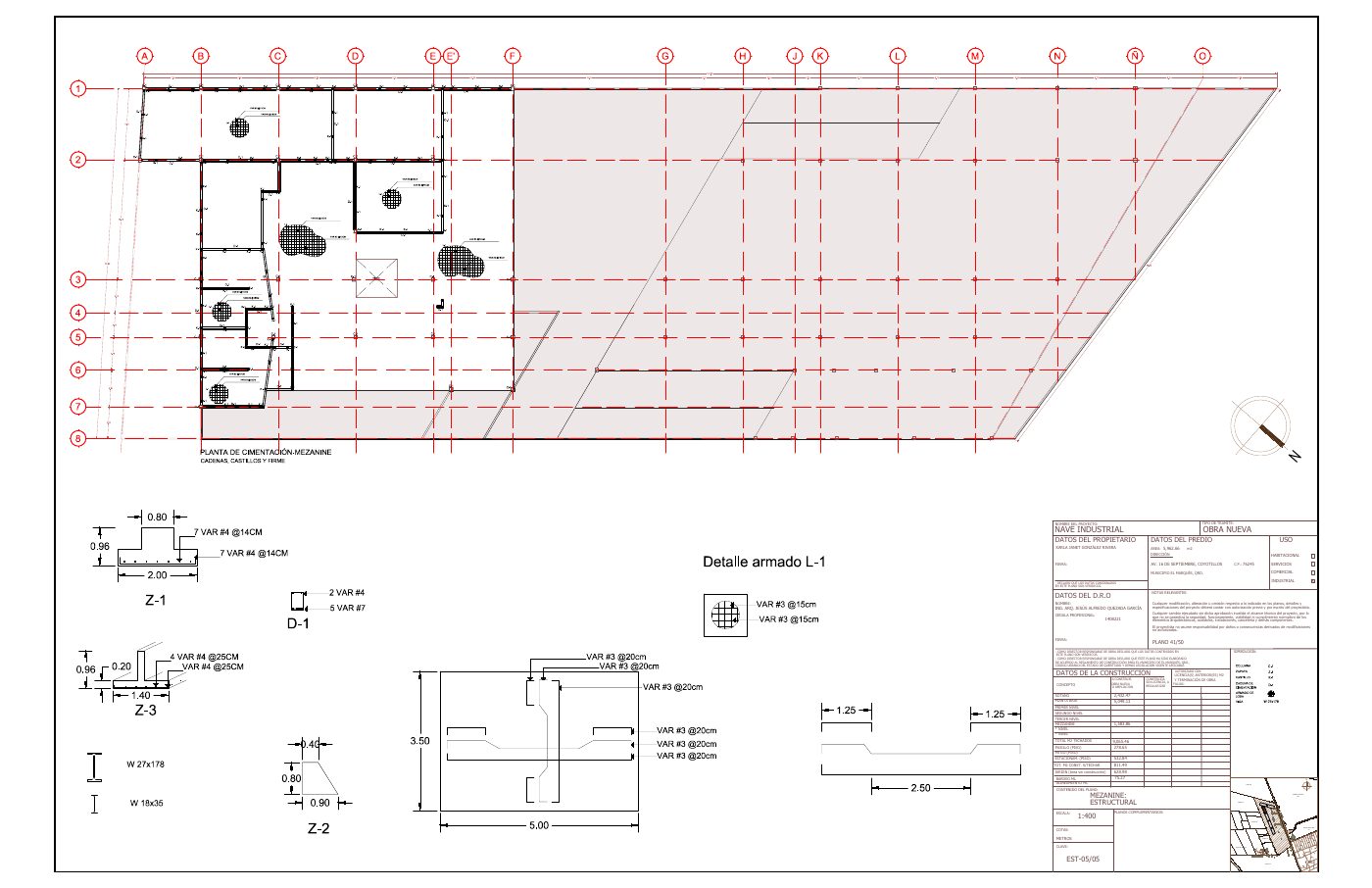

05 / EST-05/05: Planta estructural de mezanineDescargar PDF ↓
Hidráulico03 planos

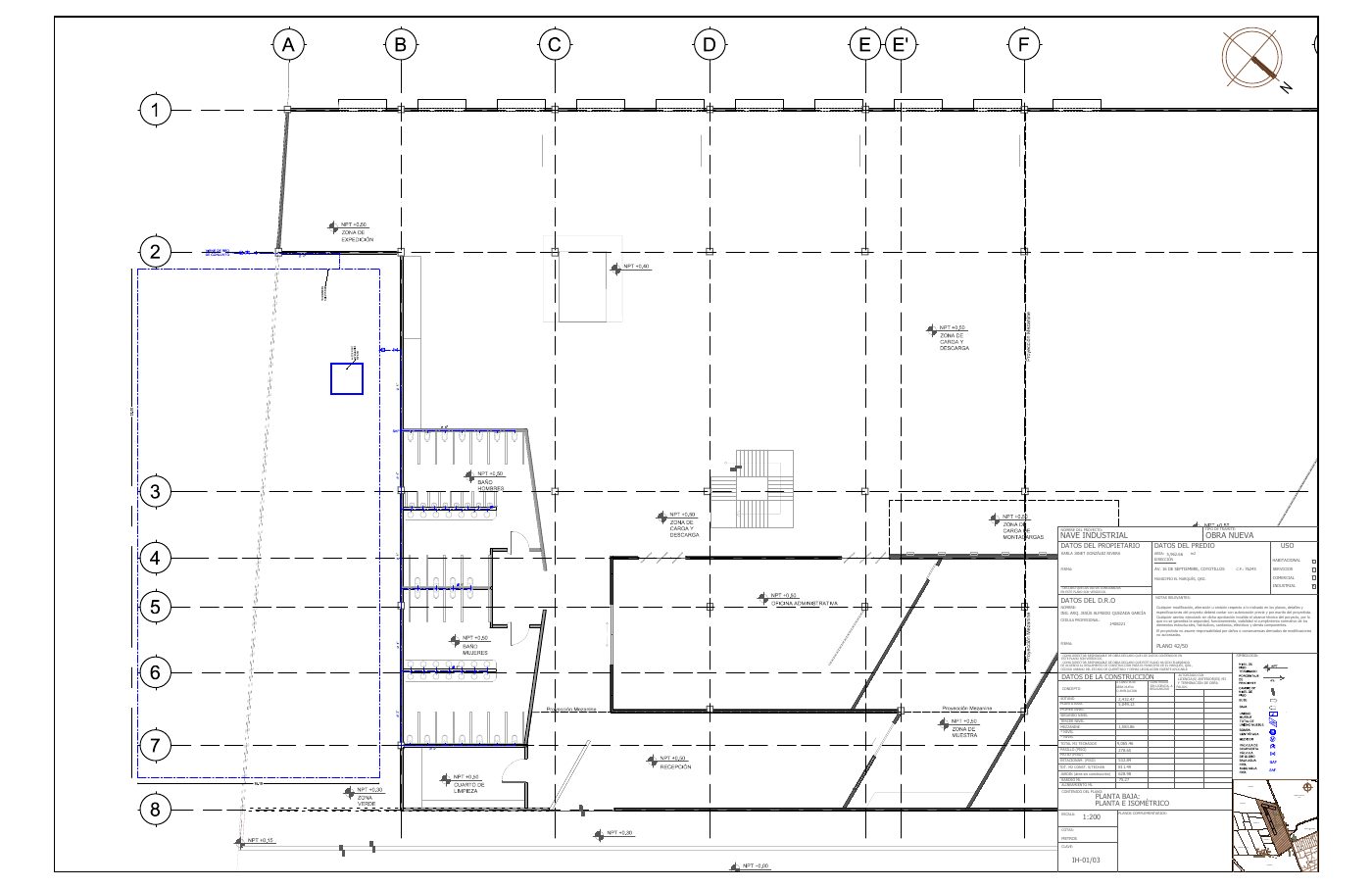

01 / IH-01/03: Planta baja hidráulica: plantaDescargar PDF ↓

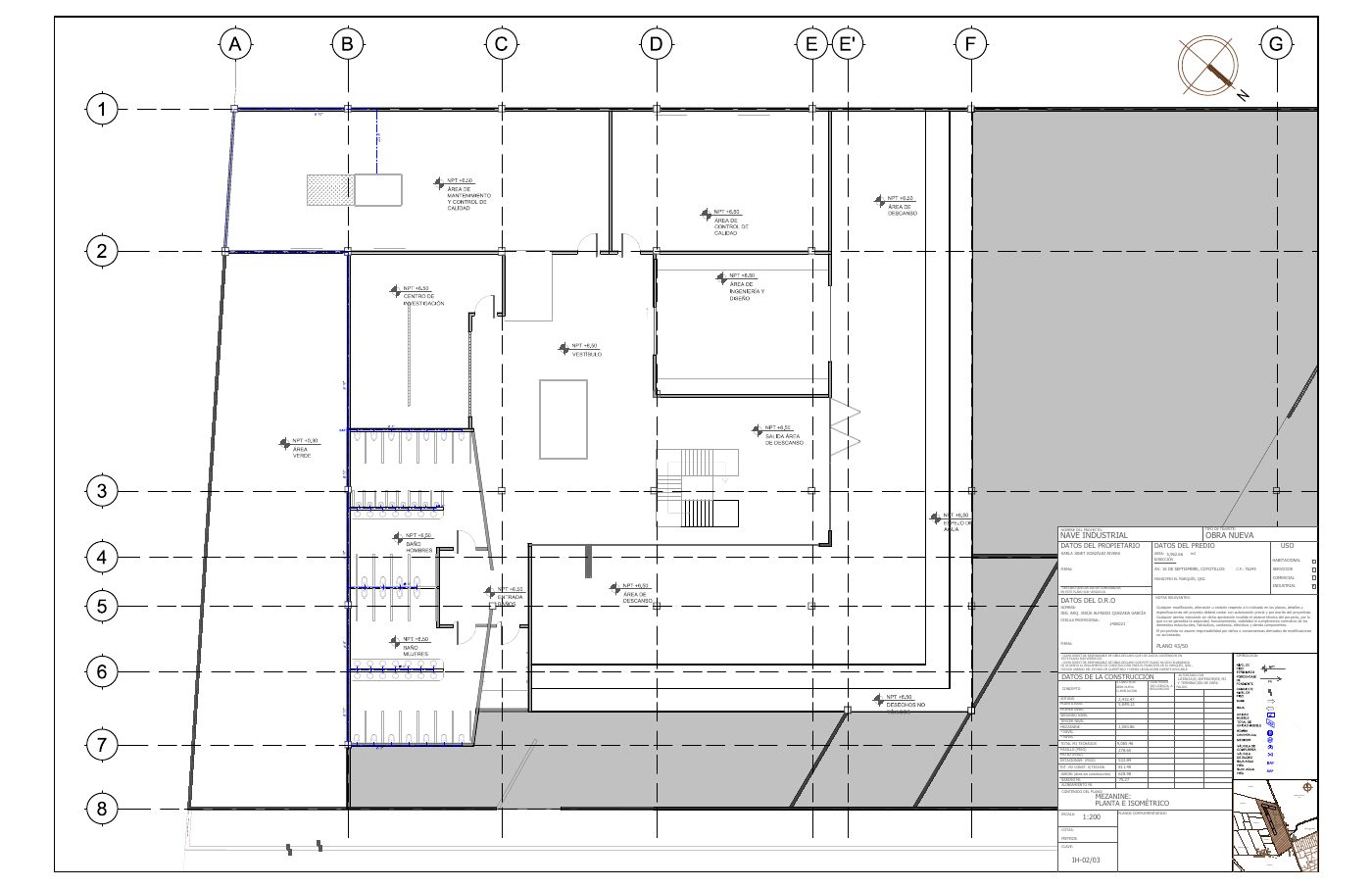

02 / IH-02/03: Planta mezanine hidráulica: plantaDescargar PDF ↓

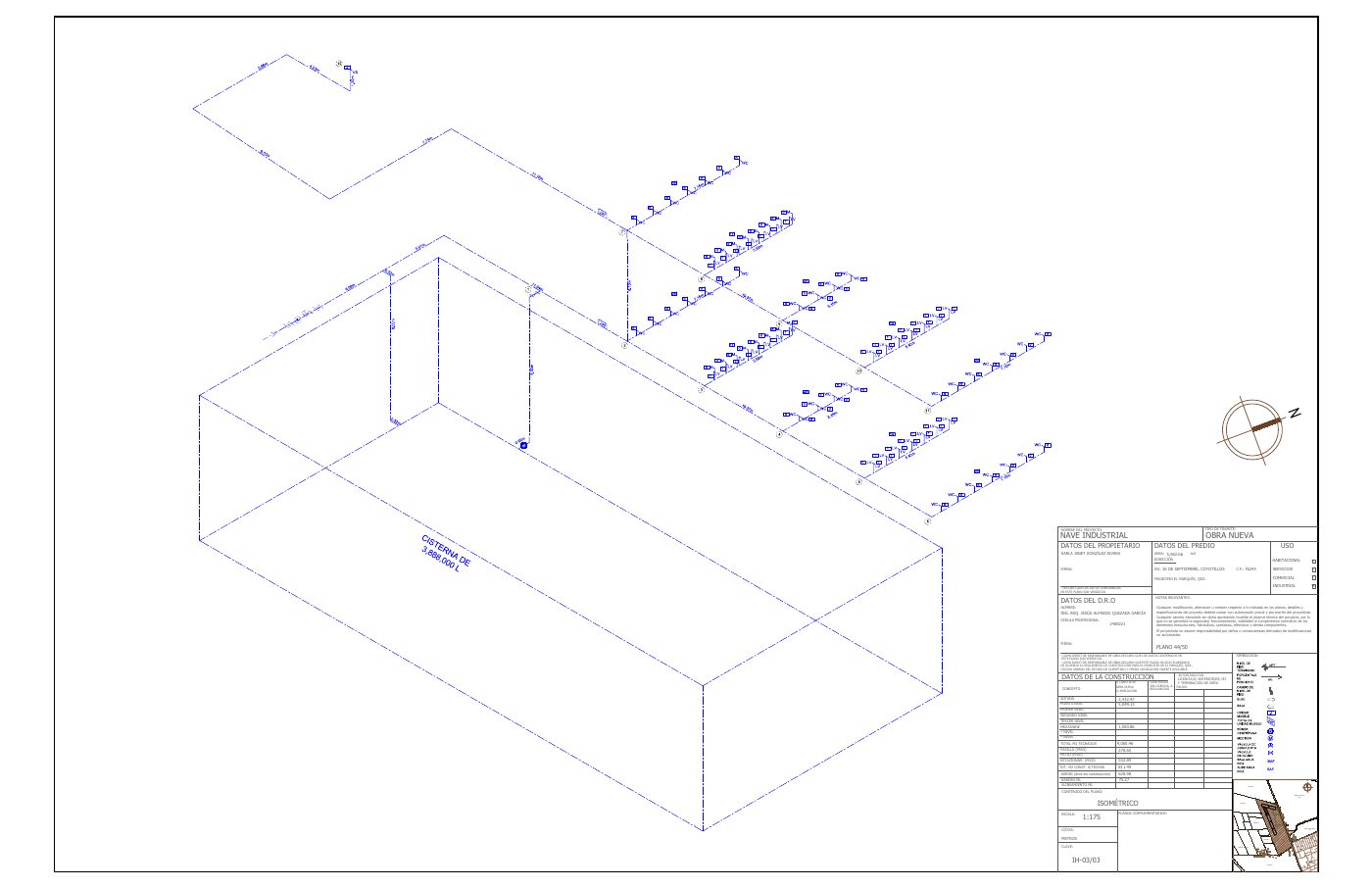

03 / IH-03/03: Isométrico hidráulicoDescargar PDF ↓
Sanitario03 planos

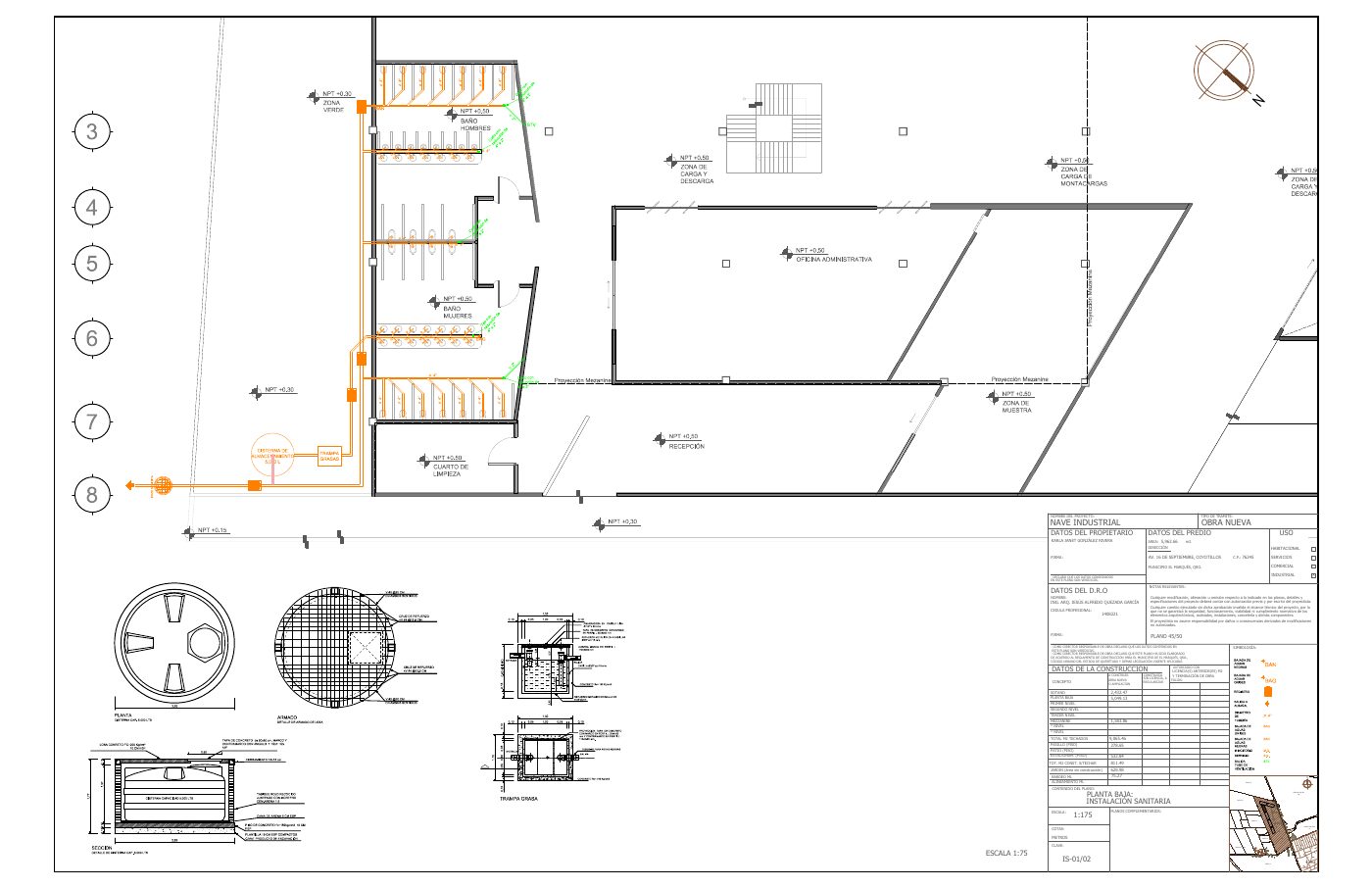

01 / IS-01/02: Planta baja sanitaria: instalación sanitariaDescargar PDF ↓

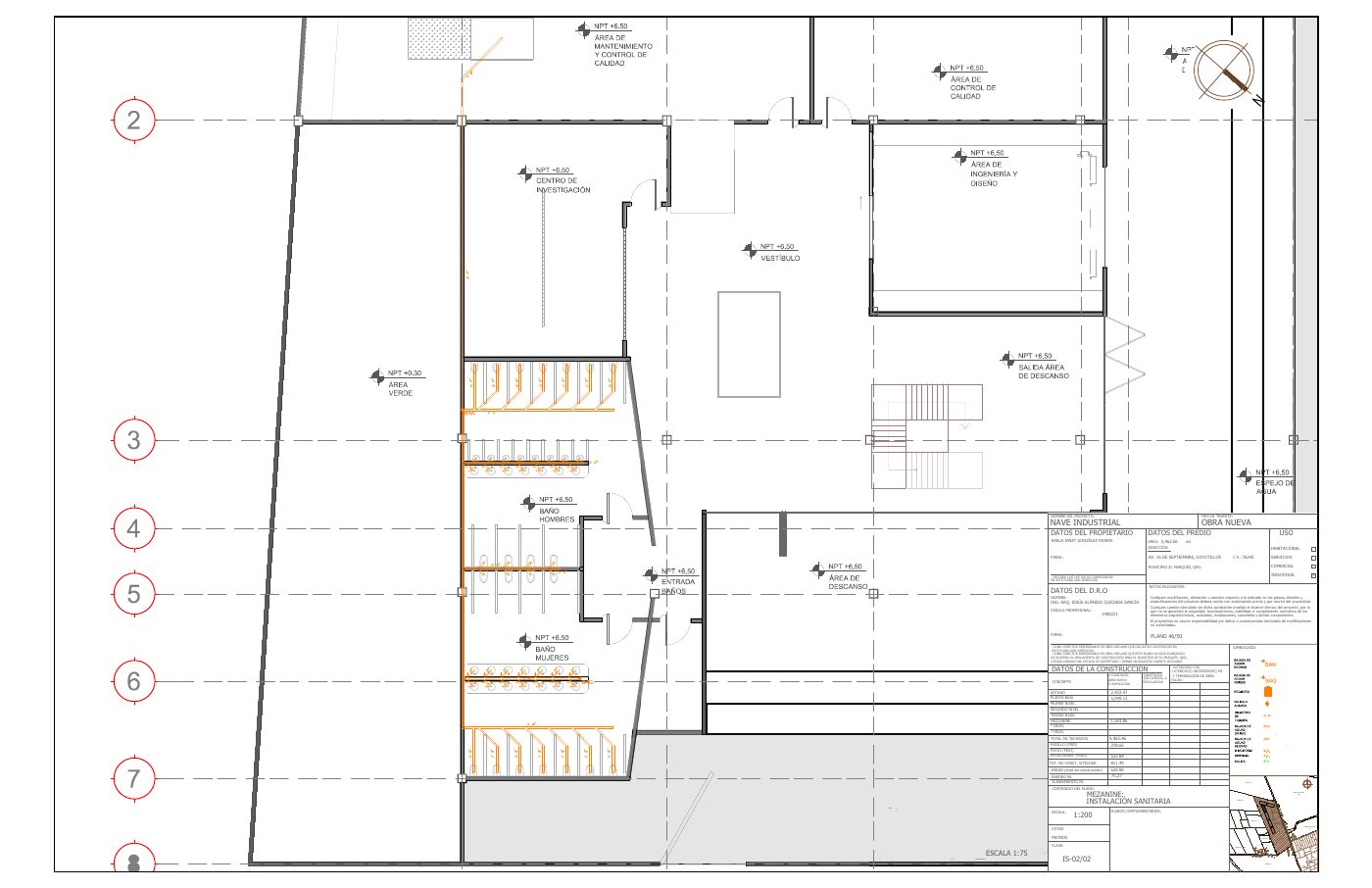

02 / IS-02/02: Planta mezanine sanitaria: instalación sanitariaDescargar PDF ↓

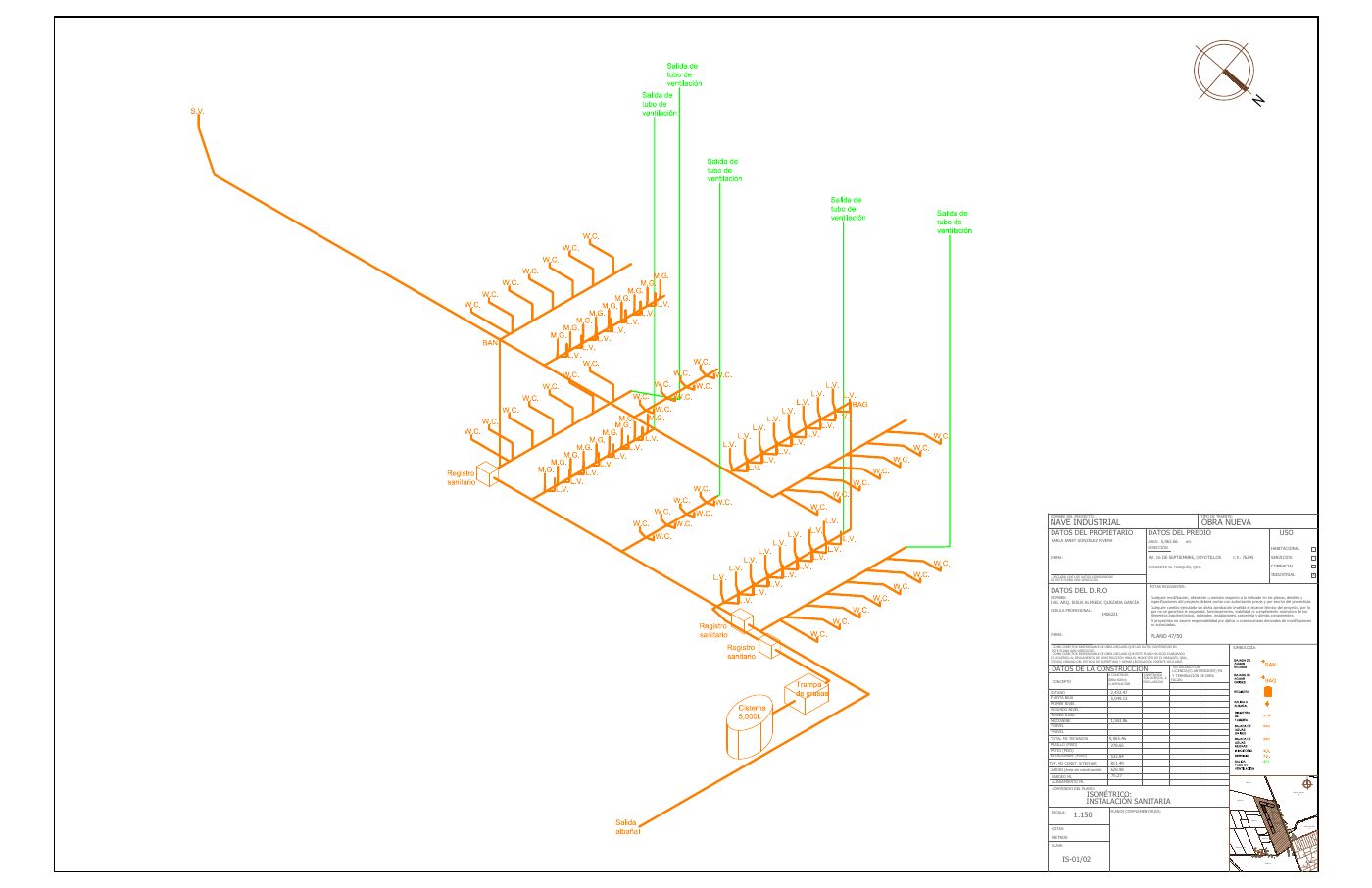

03 / IS-03: Isométrico de instalación sanitariaDescargar PDF ↓
Voz y Datos03 planos

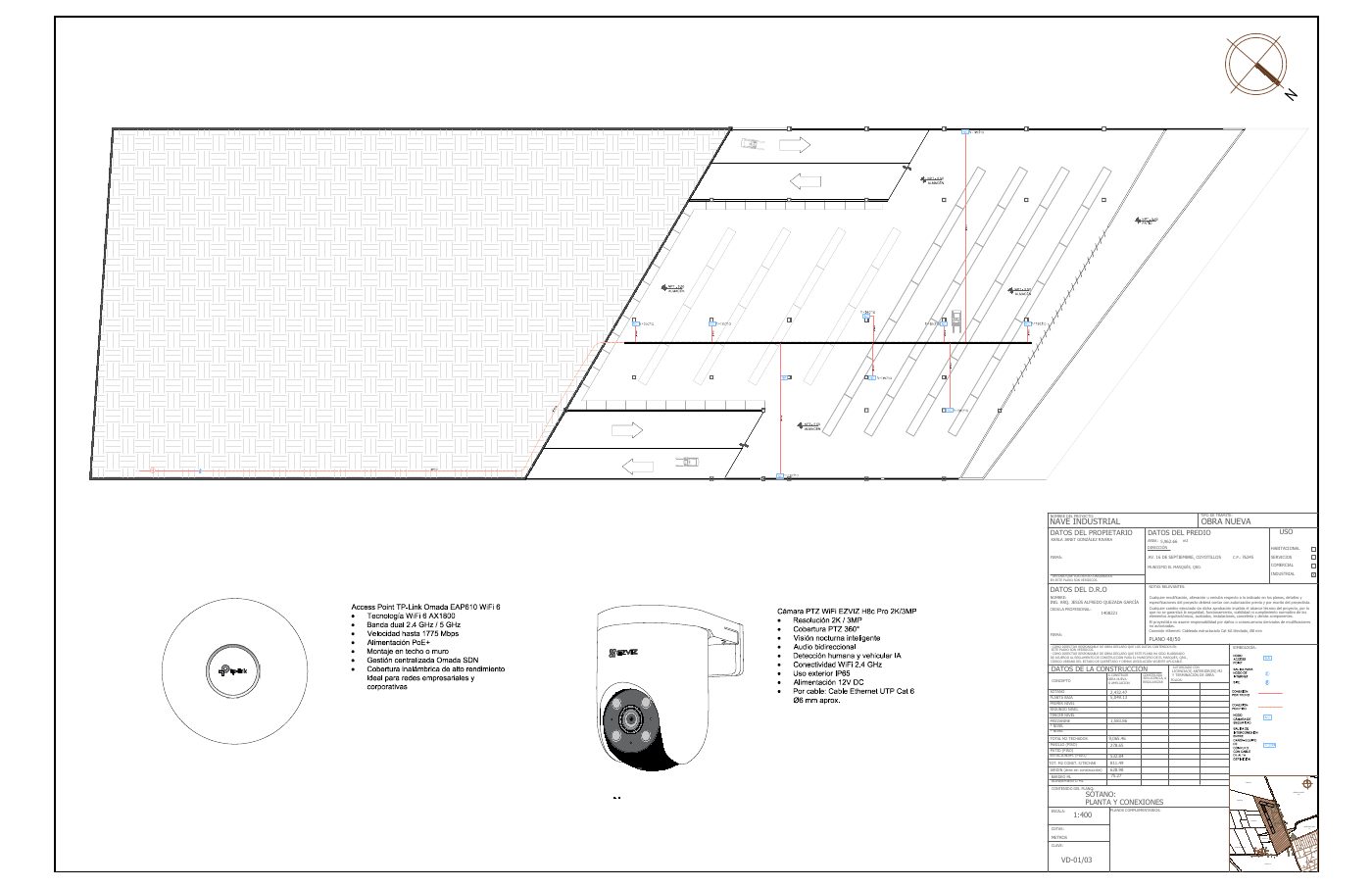

01 / VD-01/03: Planta de voz y datos de sótanoDescargar PDF ↓

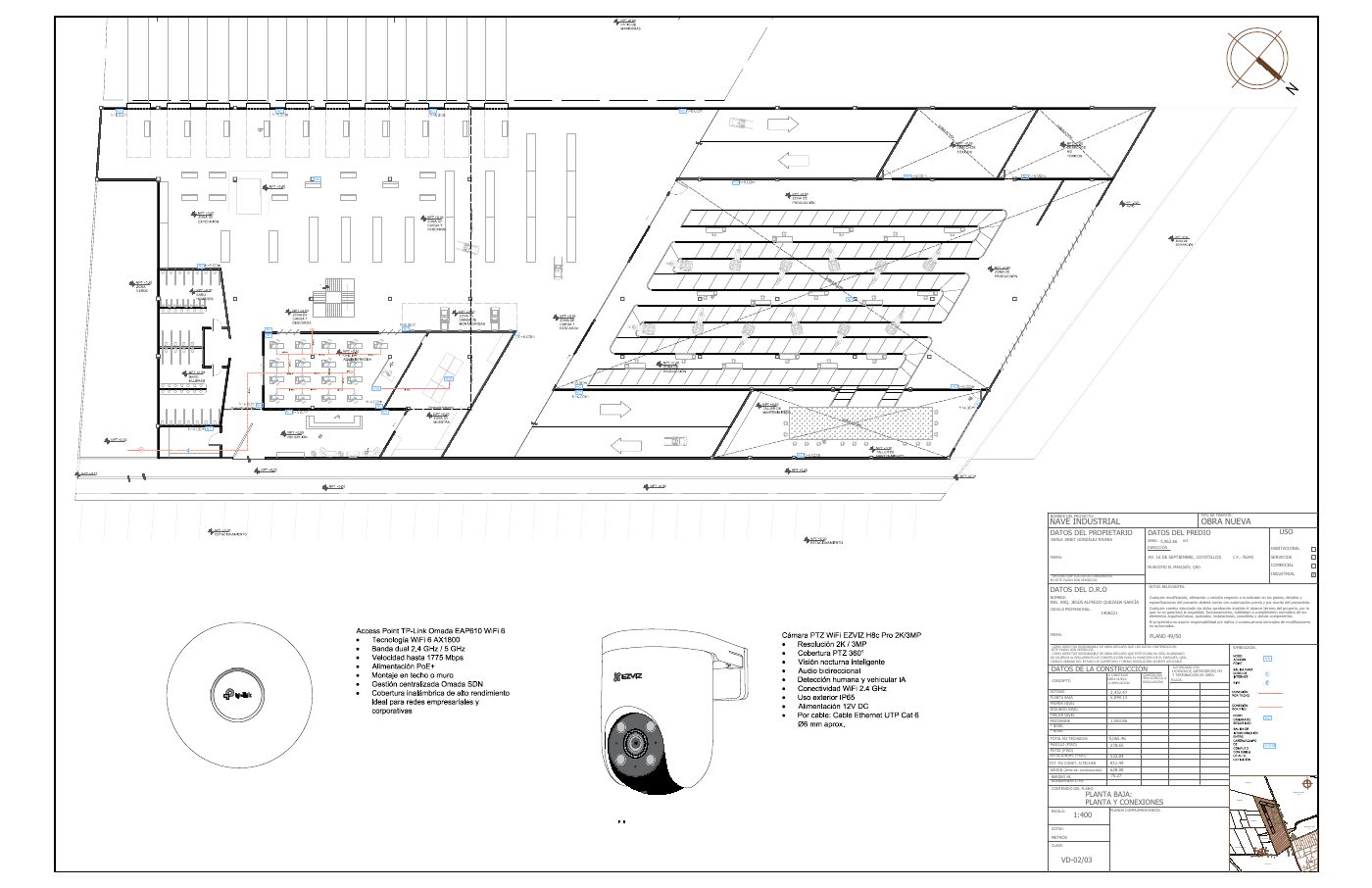

02 / VD-02/03: Planta de voz y datos de planta bajaDescargar PDF ↓

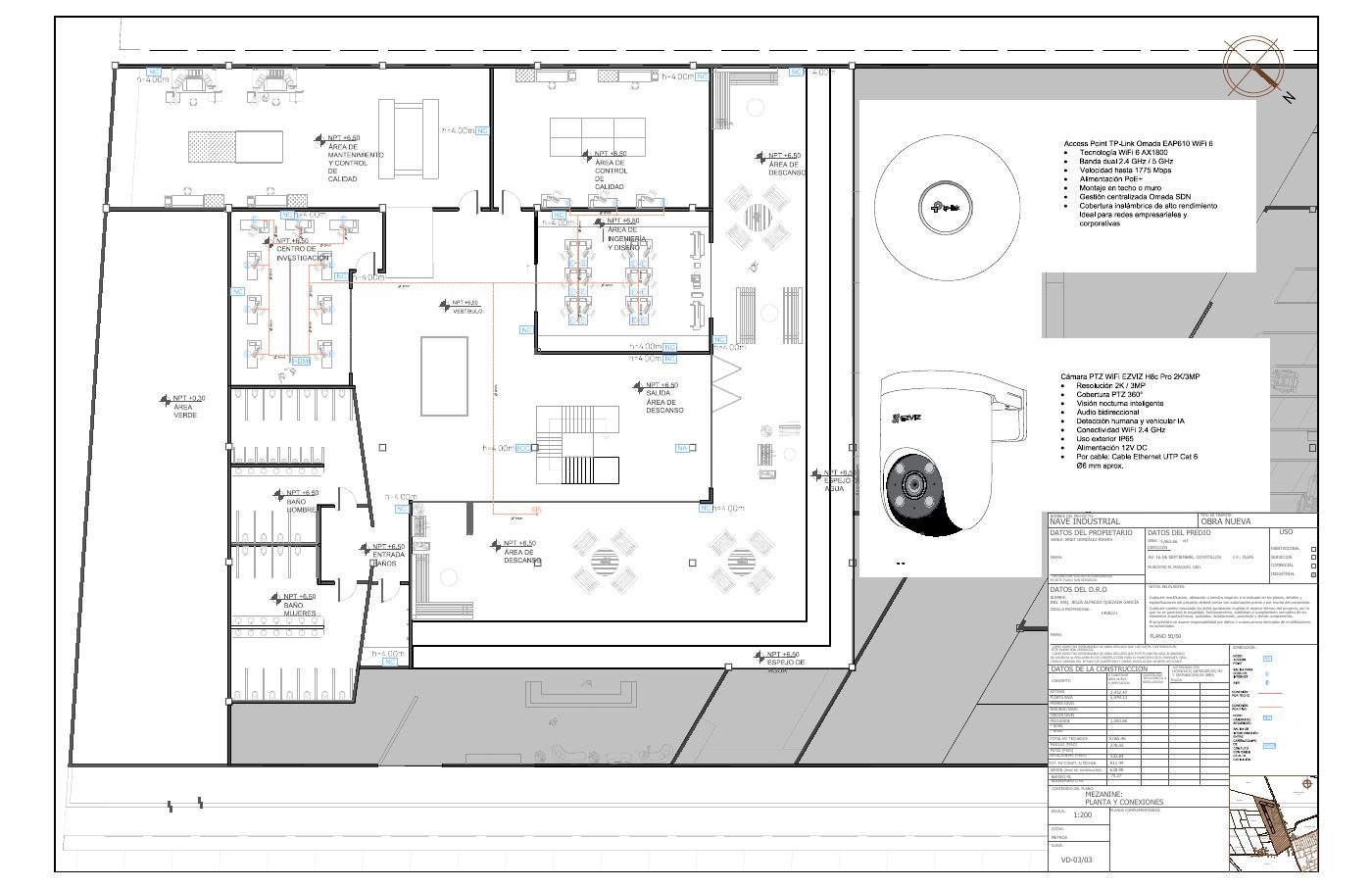

03 / VD-03/03: Planta de voz y datos de mezanineDescargar PDF ↓

Memoria administrativa

Generadores de obra

Te comparto mis hojas de cálculo con croquis para que explores la documentación administrativa del proyecto.

Abrir Google Sheets Descargar Excel original

Si la vista integrada no carga, puedes abrir la hoja en Google Sheets o descargar la copia en Excel.
